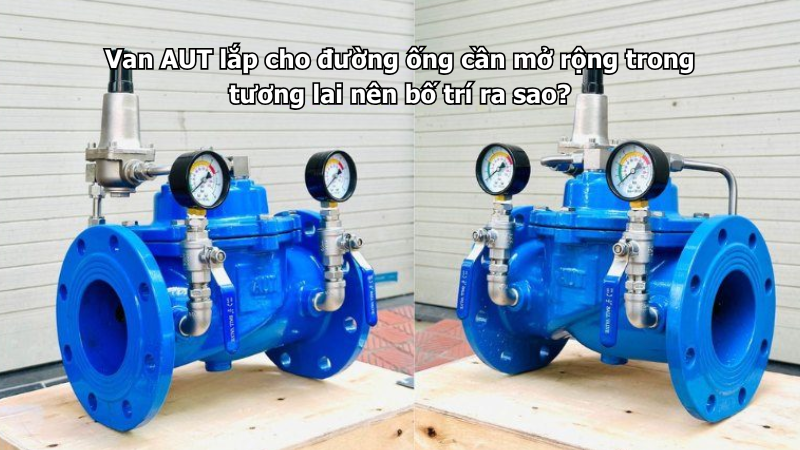

Van AUT lắp cho đường ống cần mở rộng trong tương lai nên bố trí ra sao?

Van AUT lắp cho đường ống cần mở rộng trong tương lai nên được bố trí theo nguyên tắc dễ cô lập, dễ đấu nối thêm nhánh, có vị trí chờ hợp lý, đúng DN, đúng áp lực, có không gian bảo trì và không làm ảnh hưởng đến hệ thống đang vận hành. Đây là tình huống thường gặp trong nhà máy, khu công nghiệp, tòa nhà, khu dân cư, trạm bơm, hệ thống cấp nước sản xuất hoặc các công trình đang chia giai đoạn đầu tư.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với tuyến ống có kế hoạch mở rộng, việc bố trí van ngay từ đầu rất quan trọng. Nếu không chừa vị trí van khóa, bích chờ, nhánh chờ hoặc không gian thao tác, sau này khi mở rộng sẽ phải cắt ống, dừng nước, xả hệ thống và thi công phức tạp hơn nhiều.

Đường ống cần mở rộng trong tương lai là gì?

Đường ống cần mở rộng trong tương lai là tuyến ống được thiết kế để hiện tại cấp nước cho một phần công trình, nhưng sau này có thể đấu nối thêm khu vực mới, dây chuyền mới, nhà xưởng mới, tầng mới, bể chứa mới hoặc cụm thiết bị mới.

Ví dụ, một nhà máy giai đoạn 1 chỉ vận hành một xưởng, nhưng đã có kế hoạch mở rộng thêm xưởng 2. Một khu dân cư hiện cấp cho vài block đầu tiên, nhưng sau này sẽ mở thêm block mới. Một hệ thống cấp nước sản xuất hiện chỉ cấp cho một dây chuyền, nhưng tương lai có thể thêm dây chuyền rửa, làm mát hoặc xử lý nước.

Trong những trường hợp này, van AUT không chỉ dùng để đóng mở nước hiện tại mà còn đóng vai trò chuẩn bị cho khả năng đấu nối sau này. Bố trí đúng sẽ giúp quá trình mở rộng nhanh, sạch và ít ảnh hưởng đến hệ thống đang chạy.

Cần xác định trước hướng mở rộng của tuyến ống

Trước khi bố trí van AUT, cần xác định tuyến ống sẽ mở rộng theo hướng nào. Có thể là kéo dài tuyến chính, chia thêm nhánh ngang, nâng cấp DN, bổ sung bơm, thêm bể chứa hoặc thêm khu sử dụng nước mới.

Nếu chưa xác định rõ hướng mở rộng, rất dễ chừa van sai vị trí. Khi thi công giai đoạn sau, vị trí chờ có thể bị vướng tường, vướng móng, vướng máy móc, vướng đường xe hoặc không còn đủ không gian đấu nối.

Vì vậy, khi thiết kế tuyến ống ban đầu, nên dựa trên bản vẽ quy hoạch tổng thể, mặt bằng mở rộng và nhu cầu lưu lượng tương lai. Van chờ nên đặt tại vị trí thuận tiện nhất cho cả hiện tại và giai đoạn sau.

Nên bố trí van khóa tại đầu nhánh chờ

Nếu hệ thống có dự kiến mở thêm nhánh trong tương lai, tại vị trí nhánh chờ nên bố trí van khóa AUT. Van này giúp cô lập nhánh chưa sử dụng, đồng thời tạo sẵn điểm đấu nối khi cần mở rộng.

Cấu hình thường gặp là tuyến chính có tê chờ, sau tê là van khóa và mặt bích bịt hoặc đầu chờ được bịt kín. Khi cần mở rộng, chỉ cần đóng van liên quan, tháo mặt bích bịt và đấu nối nhánh mới mà không phải cắt tuyến chính quá nhiều.

Tùy DN và không gian, có thể dùng van cổng AUT hoặc van bướm AUT làm van khóa nhánh chờ. Điều quan trọng là van phải đóng kín, dễ thao tác và có nhãn rõ để tránh mở nhầm khi nhánh chưa đưa vào sử dụng.

Không nên chỉ bịt đầu chờ mà không có van khóa

Một lỗi khá phổ biến là chừa đầu chờ bằng mặt bích mù hoặc bịt ống nhưng không lắp van khóa. Cách này có thể tiết kiệm chi phí ban đầu, nhưng khi mở rộng sẽ bất tiện hơn nhiều.

Nếu không có van khóa, muốn đấu nối nhánh mới có thể phải dừng nước toàn bộ tuyến, xả áp, tháo bích bịt và thi công trong điều kiện khó kiểm soát. Với hệ thống đang vận hành liên tục, việc dừng nước có thể ảnh hưởng sản xuất, sinh hoạt hoặc vận hành công trình.

Bố trí thêm van khóa tại đầu chờ giúp chi phí ban đầu tăng một phần, nhưng đổi lại quá trình mở rộng sau này chủ động hơn, ít gián đoạn hơn và an toàn hơn.

Chọn đúng DN theo nhu cầu hiện tại và tương lai

Khi đường ống có kế hoạch mở rộng, không nên chỉ tính DN theo nhu cầu hiện tại. Cần tính thêm lưu lượng tương lai để tránh tình trạng tuyến chính quá nhỏ, sau này mở rộng bị thiếu nước hoặc phải thay lại toàn bộ đường ống.

Van AUT lắp trên tuyến chính cần phù hợp với DN đường ống đã tính cho giai đoạn mở rộng. Nếu tuyến chính được thiết kế lớn hơn nhu cầu hiện tại, van cũng phải chọn theo DN đó. Các nhánh chờ có thể chọn DN theo khu vực sẽ đấu nối sau này.

Tuy nhiên, cũng không nên chọn DN quá lớn nếu chưa có cơ sở tính toán, vì chi phí tăng, van cồng kềnh và khó bố trí. Cần cân bằng giữa nhu cầu hiện tại, kế hoạch mở rộng và khả năng vận hành thực tế.

Chọn đúng áp lực cho giai đoạn mở rộng

Khi hệ thống mở rộng, áp lực có thể thay đổi do tăng lưu lượng, tăng chiều dài tuyến, thêm bơm, thêm tầng cao hoặc thêm thiết bị sử dụng nước. Vì vậy, van AUT cần được chọn theo áp lực vận hành dự kiến trong tương lai, không chỉ theo áp lực hiện tại.

Nếu hiện tại hệ thống chạy áp thấp nhưng sau này có bơm tăng áp, van cần phù hợp với áp lực sau nâng cấp. Nếu sau này tuyến kéo dài hoặc cấp lên cao, cần tính thêm tổn thất áp và cột áp.

Chọn sai cấp áp lực có thể khiến van rò mặt bích, thấm gioăng hoặc không đảm bảo an toàn khi hệ thống được nâng công suất. Vì vậy, với các tuyến có kế hoạch mở rộng, thông số áp lực cần được xem xét từ đầu.

Nên chừa không gian thao tác quanh van chờ

Van chờ mở rộng thường nằm tại vị trí chưa sử dụng ngay, nên nhiều công trình dễ bỏ qua không gian thao tác. Sau một thời gian, vị trí đó có thể bị che bởi tủ điện, máy móc, kệ hàng, tường ngăn, đường ống khác hoặc vật liệu.

Khi cần mở rộng, nếu không gian quanh van quá chật, việc tháo mặt bích bịt, siết bulong, lắp nhánh mới hoặc vận hành van sẽ rất khó. Thậm chí phải phá dỡ hạng mục xung quanh để tiếp cận.

Vì vậy, khi bố trí van AUT cho nhánh chờ, cần chừa khoảng trống đủ để thao tác tay van, tháo lắp mặt bích, thay gioăng và đưa dụng cụ vào làm việc. Vị trí chờ cũng cần được ghi rõ trên bản vẽ hoàn công.

Chú ý hướng tay van và hướng đấu nối tương lai

Khi lắp van cho đường ống chờ mở rộng, cần kiểm tra hướng tay quay, tay gạt hoặc hộp số. Van bướm tay gạt cần đủ hành trình gạt. Van cổng cần đủ không gian quay tay. Nếu lắp sai hướng, sau này khi thêm nhánh mới có thể bị vướng ống, tường hoặc thiết bị.

Ngoài ra, hướng mặt bích chờ cũng phải thuận tiện cho đấu nối tương lai. Không nên đặt đầu chờ quay vào vị trí khó thi công, sát tường hoặc hướng về khu vực không còn mặt bằng mở rộng.

Một vị trí chờ tốt là vị trí vừa đảm bảo tuyến hiện tại vận hành ổn định, vừa giúp giai đoạn sau đấu nối nhanh mà không phải thay đổi quá nhiều kết cấu ống.

Nên ghi nhãn rõ van chờ và nhánh chờ

Van chờ mở rộng cần có nhãn rõ ràng. Nhãn nên ghi chức năng, khu vực dự kiến cấp nước, trạng thái vận hành bình thường và cảnh báo nếu nhánh chưa sử dụng.

Ví dụ: “Van chờ cấp xưởng 2 – bình thường đóng”, “Van chờ dây chuyền mở rộng – chưa sử dụng”, “Van chờ bể chứa giai đoạn 2” hoặc “Van chờ nhánh sản xuất B”.

Nếu không ghi nhãn, người vận hành có thể nhầm van chờ với van đang sử dụng. Trường hợp mở nhầm van chờ khi đầu chờ chưa đấu nối hoàn chỉnh có thể gây rò nước, xả nước ra ngoài hoặc ảnh hưởng áp lực hệ thống.

Quản lý trạng thái thường đóng của van chờ

Phần lớn van chờ mở rộng sẽ ở trạng thái thường đóng cho đến khi nhánh mới được đấu nối và nghiệm thu. Trạng thái này cần được ghi trong sơ đồ, nhật ký vận hành và nhãn tại van.

Không nên để van chờ không rõ mở hay đóng. Nếu van bị mở hé trong khi đầu chờ bịt chưa chắc, có thể gây thấm nước tại mặt bích bịt. Nếu van không đóng kín, nước có thể tạo áp phía sau van và gây nguy hiểm khi tháo bích chờ.

Trước khi thi công đấu nối giai đoạn mở rộng, cần kiểm tra trạng thái van, xả áp đoạn chờ nếu có và xác nhận đầu chờ an toàn trước khi tháo.

Chú ý mặt bích bịt hoặc đầu bịt của nhánh chờ

Nhánh chờ sau van khóa thường được bịt bằng mặt bích mù, nắp bịt hoặc đoạn ống chờ. Bộ phận bịt này cần đủ chắc, đúng tiêu chuẩn, có gioăng phù hợp và siết bulong đều.

Không nên bịt tạm bằng vật liệu không phù hợp nếu nhánh vẫn có khả năng chịu áp. Dù van chờ thường đóng, vẫn cần xem đầu bịt là một phần của hệ thống an toàn. Nếu van rò nhẹ qua bề mặt làm kín, áp có thể xuất hiện ở đoạn chờ.

Khi bảo trì định kỳ, cần kiểm tra mặt bích bịt có thấm nước không, bulong có lỏng không và khu vực đầu chờ có bị va chạm hay không.

Chú ý van 1 chiều khi mở rộng có thêm bơm hoặc bể chứa

Nếu giai đoạn mở rộng có thể bổ sung bơm, bể chứa, bể trung gian hoặc vùng áp lực mới, cần tính đến van 1 chiều AUT tại vị trí phù hợp. Van 1 chiều giúp chống nước hồi giữa hệ thống hiện tại và hệ thống mở rộng.

Ví dụ, nếu nhánh mở rộng sau này có bơm tăng áp riêng, nước từ nhánh đó có thể hồi về tuyến chính nếu không kiểm soát đúng. Ngược lại, áp lực từ tuyến chính cũng có thể ảnh hưởng đến bể hoặc bơm của khu mở rộng.

Do đó, ngay từ giai đoạn đầu, nên dự kiến vị trí có thể lắp van 1 chiều, không gian bảo trì và chiều dòng chảy tương lai. Điều này giúp khi mở rộng không phải cải tạo quá nhiều.

Chú ý Y lọc nếu nhánh mới cấp cho thiết bị quan trọng

Khi mở rộng hệ thống, nhánh mới có thể cấp cho máy móc, đồng hồ, thiết bị xử lý nước, van giảm áp, bộ trao đổi nhiệt hoặc dây chuyền sản xuất. Nếu nguồn nước có cặn, nên dự kiến vị trí Y lọc AUT trước thiết bị quan trọng.

Trong giai đoạn đấu nối mở rộng, cặn từ thi công như mạt hàn, bụi, rỉ sét, vụn gioăng hoặc cát có thể đi vào hệ thống. Nếu không có lọc hoặc không súc rửa kỹ, thiết bị mới có thể bị tắc ngay khi vận hành.

Vì vậy, khi bố trí van chờ, cũng nên tính luôn vị trí lọc cặn, điểm xả và không gian vệ sinh lọc cho nhánh tương lai.

Chú ý điểm xả cặn và xả nước khi đấu nối mở rộng

Đường ống chờ lâu ngày có thể chứa bụi, nước tồn, cặn hoặc rác nhỏ. Khi đấu nối nhánh mới, cần có điểm xả để súc rửa trước khi cấp nước chính thức vào khu sử dụng.

Nếu không có điểm xả, cặn trong nhánh mới có thể bị cuốn vào tuyến đang vận hành hoặc đi vào thiết bị. Điều này dễ gây tắc Y lọc, kẹt van, nước đục hoặc làm thiết bị mới hoạt động không ổn định.

Nên bố trí van xả cặn hoặc điểm xả tạm ở cuối nhánh mở rộng, đặc biệt với tuyến dài, tuyến đi ngầm hoặc tuyến cấp cho thiết bị quan trọng.

Chú ý không làm ảnh hưởng hệ thống đang vận hành

Mục tiêu của việc bố trí van cho mở rộng tương lai là giảm tối đa ảnh hưởng đến hệ thống hiện hữu. Khi mở rộng, hệ thống hiện tại có thể vẫn phải cấp nước cho sản xuất, sinh hoạt hoặc vận hành tòa nhà.

Nếu ngay từ đầu đã có van khóa chờ, van cô lập và điểm xả phù hợp, quá trình đấu nối có thể được thực hiện theo từng đoạn. Nếu không có, việc mở rộng có thể phải dừng toàn bộ tuyến chính, gây gián đoạn lớn.

Với nhà máy hoạt động liên tục, bệnh viện, khách sạn hoặc khu sản xuất nhiều ca, việc hạn chế thời gian dừng nước là yêu cầu rất quan trọng. Van AUT cần được bố trí để hỗ trợ mục tiêu này.

Chú ý cập nhật bản vẽ hoàn công và hồ sơ van

Mọi van chờ, nhánh chờ và điểm đấu nối tương lai cần được thể hiện trên bản vẽ hoàn công. Hồ sơ nên ghi rõ mã van, DN, áp lực, vị trí, trạng thái thường đóng, khu vực dự kiến cấp nước và loại đầu chờ.

Nếu không có hồ sơ, sau vài năm người vận hành có thể không biết van đó dùng cho mục đích gì. Khi mở rộng, đội thi công phải khảo sát lại từ đầu, mất thời gian và có nguy cơ cắt nhầm tuyến.

Ngoài bản vẽ, nên chụp ảnh hiện trường, ghi khoảng cách đến mốc cố định và lưu thông tin trên hồ sơ bảo trì. Đây là cách quản lý rất hữu ích với hệ thống đường ống đi ngầm hoặc trong trần kỹ thuật.

Chú ý bảo vệ van chờ trong thời gian chưa sử dụng

Van chờ có thể không được thao tác trong thời gian dài. Nếu không bảo vệ tốt, van có thể bị bụi, nước mưa, va chạm, gỉ bulong, mất nhãn hoặc kẹt khi cần dùng.

Cần kiểm tra định kỳ van chờ như các van đang hoạt động. Các hạng mục gồm rò rỉ, mặt bích bịt, bulong, tay van, nhãn, khả năng đóng mở và tình trạng xung quanh. Nếu van nằm ngoài trời hoặc trong hố van, cần chú ý nước đọng và bùn đất.

Không nên xem van chờ là thiết bị “để đó khi nào cần mới kiểm tra”. Nếu đến ngày mở rộng mới phát hiện van kẹt hoặc rò, kế hoạch thi công sẽ bị ảnh hưởng.

Chú ý cân bằng áp lực khi mở rộng thêm khu sử dụng

Khi thêm nhánh mới, hệ thống có thể bị thay đổi áp lực và lưu lượng. Nếu khu mở rộng dùng nhiều nước, các khu hiện tại có thể bị giảm áp vào giờ cao điểm. Nếu có bơm tăng áp mới, áp lực có thể ảnh hưởng ngược lại tuyến cũ.

Vì vậy, khi bố trí mở rộng, cần dự kiến các vị trí kiểm soát áp lực, đồng hồ đo, van khóa và van điều tiết nếu thiết kế yêu cầu. Với hệ thống lớn, có thể cần nhóm van thủy lực để kiểm soát áp, lưu lượng hoặc bảo vệ tuyến ống theo yêu cầu thiết kế.

Không nên chỉ đấu thêm nhánh mà không đánh giá lại toàn bộ cân bằng thủy lực của hệ thống. Mở rộng đường ống luôn có thể làm thay đổi cách hệ thống vận hành.

Checklist bố trí van AUT cho đường ống cần mở rộng

Những lỗi thường gặp khi bố trí đường ống chờ mở rộng

Lỗi đầu tiên là chỉ chừa đầu bịt mà không có van khóa, khiến khi mở rộng phải dừng nước toàn tuyến. Lỗi thứ hai là chừa van chờ nhưng không có nhãn, sau này không biết van cấp cho khu nào.

Lỗi thứ ba là chọn DN tuyến chính chỉ theo nhu cầu hiện tại, đến khi mở rộng thì thiếu lưu lượng. Lỗi thứ tư là không chừa không gian tháo lắp quanh van chờ, khiến việc đấu nối sau này rất khó.

Lỗi thứ năm là không cập nhật bản vẽ hoàn công. Khi đội thi công giai đoạn sau vào làm, họ không biết vị trí van chờ, trạng thái van và hướng đấu nối. Ngoài ra, nhiều hệ thống không kiểm tra van chờ định kỳ nên đến lúc cần dùng mới phát hiện van đã kẹt hoặc mặt bích bịt bị rò.

Kết luận

Van AUT lắp cho đường ống cần mở rộng trong tương lai nên được bố trí theo hướng chủ động, dễ cô lập và dễ đấu nối. Nên có van khóa tại đầu nhánh chờ, đầu bịt chắc chắn, nhãn rõ ràng, đủ không gian thao tác, bản vẽ hoàn công đầy đủ và lịch kiểm tra định kỳ cho van chờ.

Khi lựa chọn, cần tính đến DN, áp lực, lưu lượng tương lai, nguy cơ nước hồi, vị trí xả cặn và khả năng cân bằng áp lực sau khi mở rộng. Làm đúng ngay từ giai đoạn đầu sẽ giúp việc nâng cấp hệ thống sau này nhanh hơn, ít phải dừng nước hơn và giảm nguy cơ sửa chữa phức tạp.

Nếu hệ thống mở rộng trong tương lai có yêu cầu kiểm soát áp lực, lưu lượng, bảo vệ tuyến ống hoặc vận hành theo vùng áp khác nhau, bạn có thể tham khảo thêm nhóm Van thủy lực AUT ↗ để chọn đúng loại van điều khiển và vị trí lắp phù hợp.
