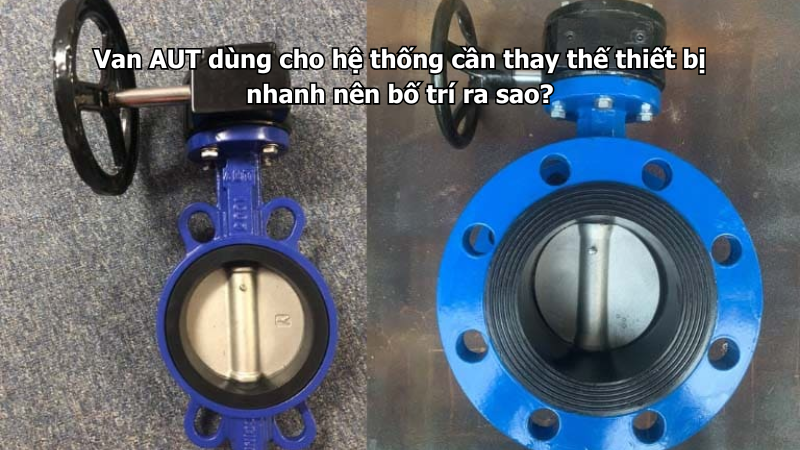

Van AUT dùng cho hệ thống cần thay thế thiết bị nhanh nên bố trí ra sao?

Van AUT dùng cho hệ thống cần thay thế thiết bị nhanh nên được bố trí theo nguyên tắc dễ cô lập, dễ xả áp, dễ tháo lắp, có van khóa trước và sau thiết bị, có nhánh bypass nếu cần duy trì vận hành, có nhãn nhận diện rõ và đủ không gian thao tác. Đây là yêu cầu thường gặp trong nhà máy, trạm bơm, hệ thống cấp nước sản xuất, tòa nhà, khu xử lý nước, khu rửa, khu làm mát, hệ thống có đồng hồ, Y lọc, van giảm áp, bơm, thiết bị đo hoặc các cụm thiết bị cần bảo trì định kỳ.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, van xả khí AUT, rọ bơm AUT, Y lọc AUT, khớp nối mềm AUT, đồng hồ nước AUT, van PCCC AUT và van thủy lực AUT.

Với hệ thống cần thay thế thiết bị nhanh, van không chỉ có nhiệm vụ đóng mở nước. Van còn giúp rút ngắn thời gian dừng hệ thống, giảm lượng nước phải xả, bảo vệ an toàn cho người bảo trì và hạn chế ảnh hưởng đến các khu vực đang vận hành.

Hệ thống cần thay thế thiết bị nhanh là gì?

Hệ thống cần thay thế thiết bị nhanh là hệ thống có các thiết bị phải tháo ra kiểm tra, vệ sinh, kiểm định, thay mới hoặc sửa chữa trong quá trình vận hành. Các thiết bị này có thể là bơm, đồng hồ nước, Y lọc, van 1 chiều, van giảm áp, van điều khiển, bộ lọc, thiết bị xử lý nước, bộ trao đổi nhiệt hoặc cụm đo áp.

Điểm chung của các hệ thống này là không thể dừng nước quá lâu. Nếu phải đóng van tổng toàn bộ nhà máy hoặc toàn bộ tòa nhà chỉ để thay một thiết bị nhỏ, quá trình bảo trì sẽ gây ảnh hưởng lớn.

Vì vậy, van AUT cần được bố trí để cô lập đúng phạm vi thiết bị cần thay, xả áp nhanh và cho phép tháo lắp thuận tiện mà không phải can thiệp quá nhiều vào tuyến ống chính.

Nguyên tắc quan trọng nhất là cô lập thiết bị từ hai phía

Khi một thiết bị nằm trên đường ống cần thay nhanh, nên có van khóa ở cả phía trước và phía sau thiết bị. Hai van này giúp tách thiết bị ra khỏi hệ thống, ngăn nước từ hai phía chảy về vị trí đang bảo trì.

Nếu chỉ có một van khóa phía trước, nước từ phía sau thiết bị vẫn có thể chảy ngược lại khi tháo lắp. Điều này gây tràn nước, mất thời gian xả và có thể làm khu vực bảo trì không an toàn.

Bố trí van khóa hai phía là cách đơn giản nhưng rất hiệu quả. Khi cần thay thiết bị, người vận hành chỉ cần đóng hai van, xả áp đoạn giữa, tháo thiết bị và lắp thiết bị mới.

Van khóa AUT nên đặt sát thiết bị nhưng vẫn đủ không gian thao tác

Van khóa nên đặt gần thiết bị cần thay để đoạn ống phải xả nước càng ngắn càng tốt. Tuy nhiên, không nên đặt quá sát đến mức không còn chỗ tháo bulong, thay gioăng, đưa thiết bị ra ngoài hoặc thao tác dụng cụ.

Khoảng cách giữa van và thiết bị cần đủ để tháo mặt bích, tháo rắc co, tháo nắp lọc hoặc nâng thiết bị ra khỏi vị trí. Với thiết bị nặng, cần tính thêm không gian cho pa lăng, xe nâng tay hoặc giá đỡ tạm.

Vị trí van cũng phải dễ nhìn và dễ thao tác. Một van đặt đúng kỹ thuật nhưng bị che bởi tủ điện, bồn, máy móc hoặc tường sẽ làm quá trình thay thiết bị chậm hơn.

Nên chọn van cổng AUT hay van bướm AUT?

Van cổng AUT phù hợp với vị trí cần khóa chắc, ít đóng mở và thường vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Van này phù hợp cho tuyến chính, tuyến cấp ổn định hoặc vị trí cần cô lập chắc chắn khi bảo trì.

Van bướm AUT phù hợp với tuyến DN vừa và lớn, không gian lắp đặt hẹp, cần thao tác nhanh và cần quan sát trạng thái đóng mở rõ hơn. Với hệ thống cần thay thiết bị nhanh, van bướm thường thuận tiện ở các cụm thiết bị có không gian hạn chế.

Việc chọn loại van phụ thuộc vào DN, áp lực, không gian, tần suất thao tác và yêu cầu vận hành. Không nên chọn theo thói quen mà bỏ qua vị trí lắp thực tế.

Cần có điểm xả áp giữa hai van khóa

Sau khi đóng van trước và sau thiết bị, đoạn ống ở giữa vẫn còn nước và áp lực. Nếu tháo thiết bị ngay, nước có thể phun ra hoặc chảy tràn. Vì vậy, cần có điểm xả áp hoặc van xả nước ở đoạn giữa.

Điểm xả áp giúp người bảo trì xác nhận đoạn ống đã an toàn trước khi tháo thiết bị. Với tuyến áp cao, bơm tăng áp hoặc bồn áp lực, bước xả áp càng quan trọng.

Nước xả cần được dẫn về rãnh thoát, phễu thu, hố ga hoặc khu vực an toàn. Không nên xả vào tủ điện, nền trơn, khu hàng hóa, khu nguyên liệu hoặc nơi có người qua lại.

Bố trí bypass khi không muốn dừng hệ thống

Nếu thiết bị cần thay nhưng hệ thống vẫn phải duy trì nước cho khu vực phía sau, nên xem xét bố trí đường bypass. Bypass cho phép nước đi vòng qua thiết bị trong thời gian ngắn để duy trì vận hành tạm thời.

Ví dụ, cụm lọc, van giảm áp, đồng hồ, thiết bị xử lý nước hoặc một số cụm van có thể cần bypass nếu hệ thống không được phép dừng. Tuy nhiên, bypass phải được thiết kế rõ ràng và quản lý chặt chẽ.

Van bypass thường ở trạng thái đóng. Khi mở bypass để bảo trì, cần có nhật ký, nhãn cảnh báo và quy trình mở lại tuyến chính sau khi thay thiết bị. Không nên để bypass mở lâu dài nếu nó làm nước đi vòng qua thiết bị quan trọng.

Nên dùng mặt bích hoặc kết nối tháo lắp thuận tiện

Hệ thống cần thay thiết bị nhanh nên ưu tiên kiểu kết nối dễ tháo lắp. Với tuyến DN vừa và lớn, kết nối mặt bích giúp tháo thiết bị thuận tiện hơn so với phải cắt ống. Với tuyến nhỏ, có thể dùng rắc co hoặc dạng nối phù hợp theo thiết kế.

Khi dùng mặt bích, cần chọn đúng tiêu chuẩn, đúng số lỗ bulong, đúng gioăng và đúng chiều dài lắp đặt. Nếu thay thiết bị mới nhưng chiều dài không khớp, quá trình thay sẽ mất nhiều thời gian căn chỉnh.

Không nên lắp thiết bị theo kiểu “vừa đủ chặt” mà không tính đến lần tháo sau này. Một cụm thiết bị dễ tháo ngay từ đầu sẽ tiết kiệm rất nhiều thời gian bảo trì về sau.

Chọn đúng DN để không làm nghẽn lưu lượng

Van AUT và thiết bị đi kèm cần chọn đúng DN theo đường ống thực tế. Nếu van nhỏ hơn đường ống, hệ thống có thể bị nghẽn lưu lượng, nước yếu hoặc tăng tổn thất áp.

Với cụm thiết bị cần thay nhanh, DN phải thống nhất giữa van trước, thiết bị chính, van sau và đường ống hai bên. Nếu mỗi thiết bị một kích cỡ khác nhau mà không có côn thu hợp lý, cụm lắp sẽ rối, khó tháo và khó thay thế.

Khi thiết kế, cần xem xét cả lưu lượng hiện tại và khả năng mở rộng trong tương lai. Nếu sau này tăng công suất mà cụm van quá nhỏ, việc thay thế sẽ phức tạp hơn.

Chọn đúng áp lực làm việc và áp lực thử

Hệ thống cần thay thiết bị nhanh thường nằm ở các vị trí quan trọng như sau bơm, trước thiết bị, đầu tuyến hoặc cụm đo kiểm. Các vị trí này có thể chịu áp lực cao hoặc dao động áp khi hệ thống vận hành.

Van AUT phải phù hợp với áp lực vận hành và áp lực thử của tuyến. Nếu chọn sai cấp áp lực, van có thể rò mặt bích, thấm gioăng hoặc không đảm bảo an toàn khi đóng cô lập để thay thiết bị.

Trước khi thay thiết bị, cần kiểm tra áp lực đã được xả chưa. Không nên chỉ dựa vào cảm giác nước đã yếu mà tháo mặt bích khi chưa xác nhận áp lực an toàn.

Van 1 chiều AUT cần bố trí đúng nếu thiết bị có nguy cơ nước hồi

Nếu cụm thiết bị liên quan đến bơm, bể chứa, bồn áp lực hoặc hai vùng áp lực khác nhau, cần cân nhắc van 1 chiều AUT. Van này giúp hạn chế nước hồi về bơm hoặc chảy ngược về thiết bị khi hệ thống dừng.

Khi thay thiết bị nhanh, nước hồi là vấn đề rất dễ gây mất kiểm soát. Người bảo trì có thể đã đóng van phía trước nhưng nước từ phía sau vẫn hồi về vị trí tháo lắp nếu không có van khóa hoặc van 1 chiều phù hợp.

Van 1 chiều cần lắp đúng chiều mũi tên trên thân van. Mũi tên phải cùng chiều dòng nước đi thực tế. Lắp sai chiều sẽ làm hệ thống không cấp được nước hoặc áp lực giảm nghiêm trọng.

Y lọc AUT cần có không gian vệ sinh và thay lưới

Y lọc AUT là thiết bị thường phải mở ra vệ sinh, nhất là sau khi thi công mới, súc rửa đường ống hoặc nguồn nước có cặn. Nếu hệ thống cần thay thiết bị nhanh, Y lọc phải được bố trí sao cho mở nắp thuận tiện.

Cần có van khóa trước và sau Y lọc nếu việc vệ sinh lọc không được phép làm dừng nước phạm vi lớn. Cần có điểm xả áp trước khi mở nắp lọc. Nếu lắp Y lọc nhưng không có không gian tháo nắp, việc bảo trì sẽ rất khó.

Hướng nắp lọc nên được bố trí về phía dễ thao tác, không quay sát tường, sát nền hoặc sát thiết bị khác. Sau khi vệ sinh, cần kiểm tra lại gioăng nắp lọc để tránh rò nước.

Đồng hồ nước cần có van khóa trước và sau

Đồng hồ nước là thiết bị có thể cần thay thế, kiểm định hoặc tháo ra kiểm tra. Vì vậy, cụm đồng hồ nên có van khóa trước và sau để cô lập khi cần.

Nếu nguồn nước có cặn, nên cân nhắc Y lọc trước đồng hồ để bảo vệ cơ cấu đo. Nếu đồng hồ lắp trong hố hoặc hộp kỹ thuật, cần đảm bảo có đủ không gian đọc chỉ số, tháo bulong và nâng đồng hồ ra ngoài.

Không nên đặt đồng hồ ở vị trí chỉ đọc được nhưng không tháo được. Khi đến kỳ kiểm định hoặc thay đồng hồ, vị trí lắp chật sẽ làm thời gian bảo trì kéo dài.

Khớp nối mềm giúp tháo lắp và giảm rung trong một số vị trí

Tại khu vực gần bơm, thiết bị rung hoặc cụm máy, khớp nối mềm có thể giúp giảm truyền rung và hỗ trợ căn chỉnh đường ống. Trong một số trường hợp, nó cũng giúp việc tháo lắp thiết bị thuận lợi hơn vì giảm lực căng giữa hai đầu ống.

Tuy nhiên, khớp nối mềm không phải phụ kiện để bù sai lệch lắp đặt quá mức. Đường ống vẫn cần được căn chỉnh đúng tâm, có giá đỡ chắc và không để thiết bị chịu lực kéo lệch.

Nếu dùng khớp nối mềm, cần kiểm tra định kỳ tình trạng phồng, nứt, xoắn, lệch hoặc rò. Một khớp nối mềm hư có thể làm cụm thiết bị mất ổn định.

Giá đỡ đường ống giúp tháo thiết bị an toàn

Khi tháo thiết bị ra khỏi đường ống, hai đầu ống còn lại phải được giữ ổn định. Nếu đường ống không có giá đỡ, sau khi tháo thiết bị, ống có thể võng, lệch hoặc dồn lực vào van khóa hai phía.

Vì vậy, trước và sau cụm thiết bị cần có giá đỡ hoặc kẹp ống phù hợp. Với thiết bị nặng như bơm, đồng hồ DN lớn, van giảm áp lớn hoặc Y lọc lớn, càng cần chú ý điểm đỡ.

Không nên để van AUT làm điểm chịu lực chính của đường ống. Van có nhiệm vụ đóng mở và cô lập, không phải thay thế cho gối đỡ kết cấu.

Cần có khoảng trống để đưa thiết bị ra ngoài

Thay thiết bị nhanh không chỉ cần van khóa tốt mà còn cần đường lấy thiết bị ra khỏi vị trí. Nếu thiết bị nằm sát tường, sát trần, phía sau máy lớn hoặc trong hố quá nhỏ, dù đã cô lập nước thì vẫn mất nhiều thời gian tháo ra.

Khi bố trí cụm van AUT và thiết bị, cần tính trước kích thước thiết bị, hướng tháo bulong, hướng rút thiết bị, khoảng nâng lên và lối di chuyển ra ngoài. Với thiết bị nặng, cần tính cả phương án dùng pa lăng, xe nâng tay hoặc giá đỡ.

Đây là phần nhiều công trình bỏ qua. Khi thi công xong nhìn gọn, nhưng đến lúc thay thiết bị mới phát hiện không có chỗ thao tác.

Nhãn van cần rõ để thao tác nhanh

Hệ thống cần thay thiết bị nhanh bắt buộc phải có nhãn van rõ ràng. Nhãn nên ghi chức năng, trạng thái vận hành bình thường, thiết bị liên quan và hướng dòng chảy nếu cần.

Ví dụ: van trước đồng hồ tổng, van sau đồng hồ tổng, van xả áp cụm lọc, van bypass thường đóng, van trước bơm số 1, van sau Y lọc khu sản xuất. Nhãn rõ giúp đội bảo trì thao tác đúng ngay từ đầu.

Nếu không có nhãn, người vận hành có thể đóng nhầm van, mở nhầm bypass hoặc quên mở lại van sau khi thay thiết bị. Điều này làm hệ thống vận hành sai hoặc gây mất nước ngoài ý muốn.

Cần có quy trình đóng mở khi thay thiết bị

Bên cạnh bố trí van, cần có quy trình thao tác rõ ràng. Quy trình nên nêu bước đóng van trước, đóng van sau, xả áp, kiểm tra áp, tháo thiết bị, lắp thiết bị mới, siết lại mối nối, cấp nước từ từ và kiểm tra rò.

Nếu có bypass, quy trình cần nêu khi nào mở bypass, khi nào đóng bypass và ai xác nhận hệ thống trở lại trạng thái bình thường. Với hệ thống nhiều ca vận hành, cần ghi nhật ký để ca sau biết thiết bị đã thay và van đang ở trạng thái nào.

Một cụm van bố trí tốt nhưng không có quy trình vẫn có thể gây lỗi thao tác. Vì vậy, kỹ thuật lắp đặt và quản lý vận hành phải đi cùng nhau.

Cấp nước lại từ từ sau khi thay thiết bị

Sau khi thay thiết bị, không nên mở van cấp nước quá nhanh. Nếu đoạn ống phía sau đang rỗng hoặc còn khí, mở nước đột ngột có thể gây va đập nước, rung đường ống hoặc làm rò gioăng mới lắp.

Nên mở van từ từ để nước điền đầy đoạn ống, đồng thời quan sát mặt bích, gioăng, nắp lọc, thân thiết bị và điểm xả. Nếu có van xả khí hoặc điểm xả, cần dùng đúng quy trình để đẩy khí ra ngoài.

Sau khi áp lực ổn định, cần kiểm tra lại một lần nữa. Nhiều điểm rò nhỏ chỉ xuất hiện sau vài phút hệ thống có áp.

Chú ý van xả khí nếu thiết bị nằm trên tuyến cao

Nếu thiết bị cần thay nằm trên tuyến ống cao, trong trần kỹ thuật hoặc gần điểm cao của hệ thống, khí có thể tích tụ sau khi tháo lắp. Khí trong ống làm nước chảy không đều, áp lực dao động hoặc phát sinh tiếng lục bục.

Van xả khí AUT nên được cân nhắc tại các điểm cao phù hợp. Điều này giúp hệ thống nhanh ổn định hơn sau khi thay thiết bị và cấp nước lại.

Vị trí van xả khí cần dễ kiểm tra. Không nên đặt trong trần kín không có cửa thăm hoặc nơi nước xả có thể ảnh hưởng đến thiết bị điện, hàng hóa hoặc khu vực làm việc.

Kiểm tra rò rỉ sau khi thay thiết bị

Sau khi thay thiết bị, cần kiểm tra rò rỉ tại toàn bộ cụm van và thiết bị. Các vị trí cần kiểm tra gồm mặt bích trước và sau, gioăng, bulong, thân van, điểm xả áp, van bypass, Y lọc, đồng hồ và van 1 chiều nếu có.

Không nên chỉ nhìn nhanh rồi bàn giao hệ thống ngay. Nên quan sát trong giai đoạn cấp nước lại và kiểm tra thêm sau một thời gian vận hành ngắn.

Nếu hệ thống có đồng hồ nước hoặc đồng hồ áp, nên ghi lại chỉ số sau khi thay thiết bị để làm mốc theo dõi. Nếu áp lực bất thường hoặc đồng hồ vẫn quay khi không sử dụng, cần kiểm tra lại.

Bảo trì định kỳ để thiết bị luôn sẵn sàng thay nhanh

Muốn thay thiết bị nhanh khi cần, các van khóa và điểm xả phải luôn hoạt động tốt. Nếu van khóa lâu ngày bị kẹt, điểm xả bị tắc hoặc nhãn bị mất, quá trình thay thiết bị sẽ không còn nhanh.

Cần kiểm tra định kỳ khả năng đóng mở của van, tình trạng rò rỉ, nhãn van, bulong, gioăng, điểm xả, bypass và không gian quanh cụm thiết bị. Không nên để hàng hóa, vật tư hoặc thiết bị khác che mất van.

Van ít thao tác cũng nên được vận hành thử theo lịch. Đây là cách đơn giản để đảm bảo khi có sự cố, van vẫn đóng được và thiết bị có thể thay nhanh đúng kế hoạch.

Checklist bố trí van AUT cho hệ thống cần thay thiết bị nhanh

Những lỗi thường gặp khi bố trí hệ thống cần thay thiết bị nhanh

Lỗi đầu tiên là chỉ có van khóa một phía, khiến khi tháo thiết bị nước vẫn chảy từ phía còn lại về. Lỗi thứ hai là không có điểm xả áp, làm người bảo trì phải tháo thiết bị trong tình trạng còn nước và áp lực.

Lỗi thứ ba là bố trí van quá sát thiết bị, không đủ chỗ tháo mặt bích hoặc đưa thiết bị ra ngoài. Lỗi thứ tư là có bypass nhưng không có nhãn, dẫn đến mở nhầm hoặc quên đóng lại sau bảo trì.

Lỗi thứ năm là thiếu giá đỡ đường ống, khiến sau khi tháo thiết bị, hai đầu ống bị lệch. Khi lắp thiết bị mới, mặt bích không đồng tâm và dễ rò nước sau khi vận hành.

Kết luận

Van AUT dùng cho hệ thống cần thay thế thiết bị nhanh nên được bố trí theo hướng cô lập nhanh, xả áp nhanh và tháo lắp thuận tiện. Các thiết bị quan trọng nên có van khóa trước và sau, có điểm xả áp ở đoạn giữa, có bypass nếu hệ thống cần duy trì vận hành, có giá đỡ chắc, đủ không gian thao tác và nhãn van rõ ràng.

Khi lựa chọn van, cần chú ý đúng DN, đúng áp lực, đúng kiểu kết nối, đúng chiều dòng chảy và khả năng bảo trì lâu dài. Một cụm van được bố trí tốt sẽ giúp giảm thời gian dừng nước, giảm rủi ro khi tháo thiết bị và giúp đội kỹ thuật xử lý nhanh hơn khi có sự cố.

Nếu hệ thống cần thao tác nhanh, không gian gọn và cần cô lập các cụm thiết bị trên tuyến DN vừa hoặc lớn, bạn có thể tham khảo thêm nhóm Van bướm AUT ↗ để chọn đúng kích cỡ, kiểu vận hành và áp lực phù hợp.

Câu hỏi thường gặp về van AUT cho hệ thống cần thay thiết bị nhanh
