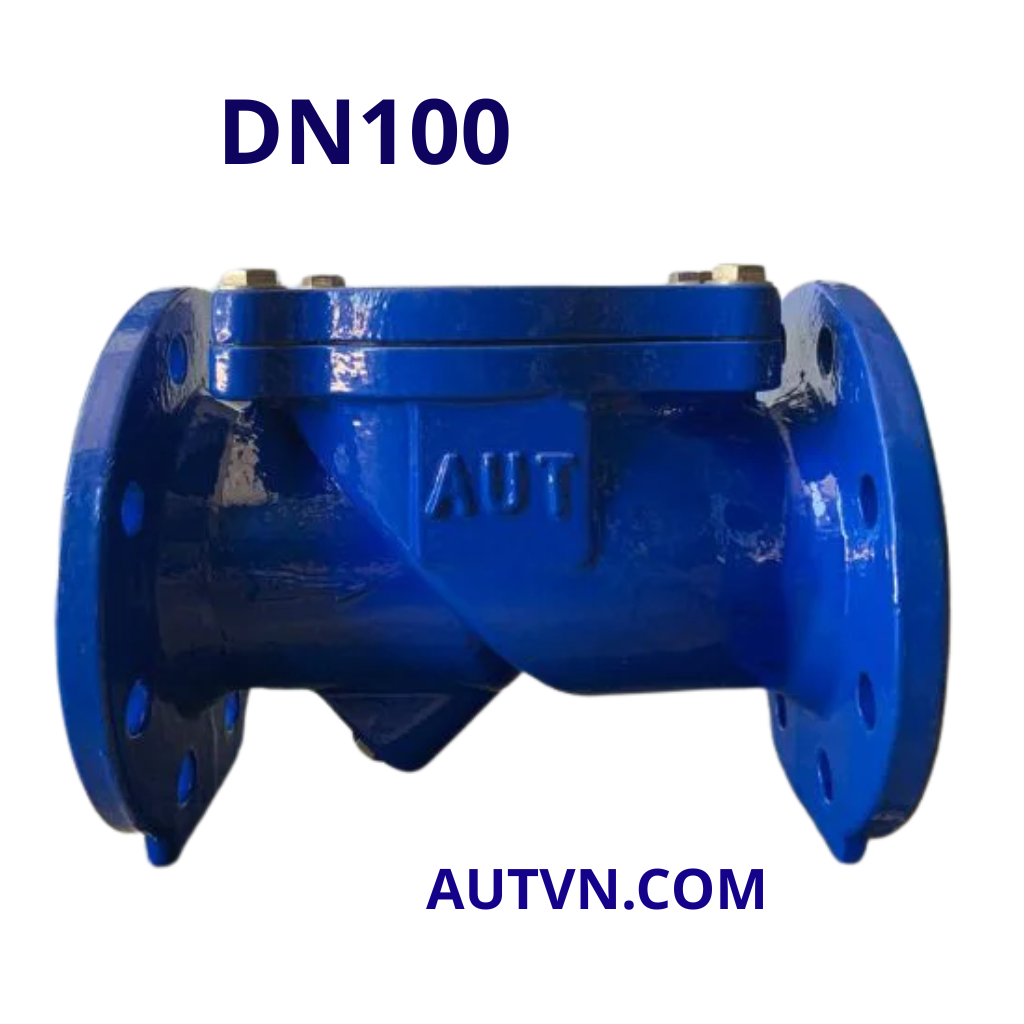

Van 1 chiều lá lật AUT DN100

Van 1 chiều lá lật AUT DN100 là gì?

Van 1 chiều lá lật AUT DN100 là loại van cho phép dòng nước đi qua theo một chiều nhất định và tự động đóng lại khi dòng chảy có xu hướng chảy ngược. Bên trong thân van có một lá van dạng bản lật, khi dòng chảy đi đúng chiều, áp lực nước sẽ đẩy lá van mở ra. Khi dòng chảy dừng hoặc có hiện tượng chảy ngược, lá van sẽ tự đóng lại để ngăn nước quay về phía sau.

Dòng van này thuộc model FIG02 của AUT, thiết kế theo dạng Swing Check Valve BS5153 (45 Degree). Kiểu lá lật 45 độ giúp dòng chảy đi qua van ổn định hơn, hạn chế tổn thất áp lực so với nhiều kiểu van một chiều đóng mở cứng. Với kích cỡ DN100 – 4 inch, sản phẩm thường được dùng tại đường ống cấp nước, đầu ra máy bơm, hệ thống PCCC, hệ thống xử lý nước và các tuyến ống cần bảo vệ bơm, thiết bị hoặc khu vực phía trước khỏi hiện tượng nước chảy ngược.

Theo catalogue AUT, van 1 chiều lá lật AUT DN100 có thân và nắp bằng ductile iron – gang dẻo, lá van bằng gang bọc cao su EPDM, gioăng EPDM, bulong inox và lớp phủ chống ăn mòn bằng sơn epoxy tĩnh điện. Đây là cấu hình phù hợp cho nhiều hệ thống nước thông dụng, đặc biệt là các công trình cần van mặt bích chắc chắn, dễ lắp đặt và có thông số kỹ thuật rõ ràng.

Với thiết kế lá lật 45 độ, kết nối mặt bích chắc chắn và vật liệu gang dẻo phủ epoxy, sản phẩm là lựa chọn phù hợp trong nhóm van 1 chiều AUT dùng cho hệ thống nước sạch, nước kỹ thuật, trạm bơm và đường ống cần chống chảy ngược.

Kích cỡ DN100 phù hợp với hệ thống nào?

DN100 là kích cỡ danh nghĩa của van, tương đương khoảng 4 inch. Đây là size phổ biến trong hệ thống đường ống công trình, thường dùng cho tuyến ống chính cỡ vừa, đường ống ra/vào máy bơm, đường cấp nước nhà máy, tòa nhà và hệ thống PCCC.

Một số cách gọi thường gặp của sản phẩm:

• Van 1 chiều lá lật AUT DN100.
• Van một chiều lá lật AUT DN100.
• Van một chiều mặt bích AUT DN100.
• Swing check valve AUT DN100.
• Van 1 chiều AUT FIG02 DN100.
• Van 1 chiều lá lật AUT 4 inch.

Theo bảng kích thước catalogue, van DN100 có chiều dài thân L = 292 mm, chiều cao H = 227 mm, đường kính trong ØB = 156 mm, đường kính tâm lỗ bích ØK = 180 mm, đường kính ngoài mặt bích ØD = 220 mm, số lỗ bích 8 lỗ Ø19, kích thước C = 19 mm và f = 3 mm. Khi chọn mua, khách hàng cần kiểm tra đúng tiêu chuẩn mặt bích và không gian lắp đặt để van vận hành ổn định.

Cấu tạo và vật liệu của van 1 chiều lá lật AUT DN100

Van 1 chiều lá lật AUT DN100 có cấu tạo gồm thân van, nắp van, lá van, gioăng làm kín và bulong liên kết. Các bộ phận được thiết kế để van tự động đóng mở theo chiều dòng chảy mà không cần tay gạt, tay quay hay bộ điều khiển ngoài.

• Thân van: Làm bằng ductile iron – gang dẻo, đạt tiêu chuẩn EN GJS 500-7, có độ bền cơ học tốt và phù hợp cho hệ thống mặt bích.
• Nắp van: Làm bằng ductile iron – gang dẻo, tiêu chuẩn EN GJS 500-7, giúp bảo vệ cụm lá van bên trong và thuận tiện cho việc kiểm tra khi cần.
• Lá van: Là bộ phận đóng mở chính, vật liệu theo catalogue là CC covered with rubber, bọc cao su EPDM để hỗ trợ làm kín khi van đóng.
• Gioăng làm kín: Sử dụng rubber EPDM, có nhiệm vụ làm kín tại vị trí nắp và hỗ trợ hạn chế rò rỉ.
• Bulong lục giác: Làm bằng stainless steel, tiêu chuẩn AISI 420, giúp liên kết nắp và thân van.
• Lớp phủ bảo vệ: Thân van được bảo vệ bằng electrostatic powder epoxy, giúp tăng khả năng chống ăn mòn bề mặt trong môi trường nước thông dụng.

Thông số kỹ thuật

Ưu điểm của van 1 chiều lá lật AUT DN100

Van 1 chiều lá lật AUT DN100 được sử dụng nhiều trong hệ thống nước nhờ khả năng chống chảy ngược tự động, kết nối mặt bích chắc chắn và vật liệu phù hợp với các công trình dân dụng – công nghiệp.

• Tự động ngăn dòng chảy ngược: Van hoạt động nhờ áp lực dòng chảy, không cần vận hành bằng tay, giúp bảo vệ máy bơm và đường ống phía trước.
• Thiết kế lá lật 45 độ: Giúp dòng chảy đi qua van ổn định, phù hợp cho hệ thống nước, trạm bơm và PCCC.
• Kích cỡ DN100 thông dụng: Phù hợp với nhiều tuyến ống 4 inch trong nhà máy, tòa nhà, phòng bơm và hệ thống cấp thoát nước.
• Thân gang dẻo chắc chắn: Vật liệu gang dẻo EN GJS 500-7 có độ bền cơ học tốt, phù hợp cho van mặt bích.
• Lá van bọc EPDM: Hỗ trợ làm kín khi van đóng, hạn chế nước chảy ngược qua van.
• Lớp phủ epoxy tĩnh điện: Giúp bảo vệ bề mặt van tốt hơn trong môi trường nước thông dụng.
• Kết nối mặt bích ổn định: Phù hợp cho các hệ thống cần liên kết chắc, dễ kiểm tra và dễ thay thế khi bảo trì.
• Phù hợp hồ sơ công trình: Có thể cung cấp CO, CQ, Invoice, Packing list theo yêu cầu dự án.

Khi nào nên chọn van 1 chiều lá lật AUT DN100?

Van 1 chiều lá lật AUT DN100 nên được lựa chọn khi hệ thống cần ngăn dòng chảy ngược trên đường ống DN100, đặc biệt là tại các vị trí sau máy bơm hoặc các tuyến ống có nguy cơ nước hồi ngược khi dừng bơm.

Nên chọn sản phẩm này khi:

• Đường ống sử dụng kích cỡ DN100 – 4 inch.
• Hệ thống cần van một chiều tự động đóng mở theo dòng chảy.
• Vị trí lắp đặt là sau máy bơm, đường ống cấp nước, PCCC hoặc xử lý nước.
• Công trình yêu cầu kết nối mặt bích chắc chắn, dễ bảo trì.
• Môi trường làm việc là nước sạch, nước kỹ thuật hoặc nước cấp thoát thông dụng.
• Hệ thống cần van có thân gang dẻo, lá van bọc EPDM và lớp phủ epoxy.
• Công trình cần sản phẩm có thông số rõ ràng, dễ đối chiếu hồ sơ nghiệm thu.

Không nên dùng van cho môi trường hóa chất mạnh, nhiệt độ cao hoặc lưu chất đặc biệt nếu chưa kiểm tra kỹ độ phù hợp của vật liệu EPDM và lớp phủ epoxy.

Ứng dụng thực tế của van 1 chiều lá lật AUT DN100

Van 1 chiều lá lật AUT DN100 được sử dụng tại các vị trí cần chống dòng chảy ngược trong hệ thống đường ống. Đây là dòng van phù hợp cho nhiều công trình cấp nước, PCCC và xử lý nước.

Các ứng dụng phổ biến gồm:

• Lắp sau máy bơm để hạn chế nước chảy ngược về bơm.
• Hệ thống cấp nước trong nhà máy, khu công nghiệp, xưởng sản xuất.
• Hệ thống PCCC cần kiểm soát chiều dòng chảy.
• Đường ống cấp thoát nước trong tòa nhà, chung cư, trung tâm thương mại.
• Hệ thống xử lý nước, nước tuần hoàn, nước kỹ thuật.
• Tuyến ống cần bảo vệ thiết bị phía trước khỏi dòng hồi ngược.
• Các công trình cần van một chiều mặt bích, dễ lắp đặt và dễ bảo trì.

Lưu ý khi chọn mua van 1 chiều lá lật AUT DN100

Khi chọn van 1 chiều lá lật AUT DN100, khách hàng cần kiểm tra đúng kích cỡ, áp lực, tiêu chuẩn mặt bích và môi trường sử dụng. Việc chọn đúng giúp van lắp vừa, đóng mở ổn định và hạn chế rò rỉ trong quá trình vận hành.

• Kiểm tra đúng kích cỡ đường ống là DN100 – 4 inch.
• Đối chiếu áp lực làm việc của hệ thống với dải PN10 / PN16.
• Kiểm tra tiêu chuẩn mặt bích theo BS 4504.
• Đối chiếu kích thước lắp đặt như L, H, ØD, ØK, số lỗ bích theo bản vẽ.
• Kiểm tra môi trường sử dụng có phù hợp với gioăng và lá van bọc EPDM hay không.
• Nên lắp van đúng chiều dòng chảy theo mũi tên trên thân van.
• Không chọn van quá nhỏ so với lưu lượng thực tế vì có thể làm tăng tổn thất áp lực.
• Với công trình dự án, nên yêu cầu đủ CO, CQ, Invoice, Packing list để phục vụ nghiệm thu.

Lưu ý khi lắp đặt và bảo trì

Van 1 chiều lá lật AUT DN100 cần được lắp đúng chiều dòng chảy và đúng vị trí để lá van đóng mở ổn định. Nếu lắp sai chiều hoặc lắp tại vị trí dòng chảy không ổn định, van có thể đóng không kín, gây rung hoặc phát sinh tiếng ồn.

• Kiểm tra chiều mũi tên trên thân van trước khi lắp đặt.
• Vệ sinh sạch hai đầu đường ống để loại bỏ cặn bẩn, đá hàn, mạt kim loại.
• Căn chỉnh đồng tâm giữa van và hai mặt bích để tránh lệch gioăng.
• Siết bulong đều theo đường chéo, không siết lệch một phía.
• Nên lắp van tại vị trí có dòng chảy ổn định, hạn chế lắp quá sát co, cút hoặc đầu ra bơm nếu không đủ đoạn ống thẳng.
• Sau khi lắp, nên chạy thử hệ thống để kiểm tra rò rỉ tại mặt bích và khả năng đóng mở của lá van.
• Định kỳ kiểm tra tiếng ồn, độ rung và hiện tượng nước hồi ngược khi dừng bơm.
• Nếu van đóng không kín, cần kiểm tra lá van, gioăng EPDM và cặn bẩn bên trong thân van.
• Với hệ thống ít vận hành, nên kiểm tra định kỳ để tránh lá van bị kẹt do cặn hoặc bùn bám.

Câu hỏi thường gặp về van 1 chiều lá lật AUT DN100

Khách hàng có thể xem thêm các kích cỡ khác trong danh mục van 1 chiều lá lật AUT để lựa chọn đúng size theo đường ống, áp lực và tiêu chuẩn mặt bích. Nếu cần tham khảo thêm các dòng van chống chảy ngược khác, có thể xem nhóm van 1 chiều AUT để chọn sản phẩm phù hợp với từng vị trí lắp đặt.
