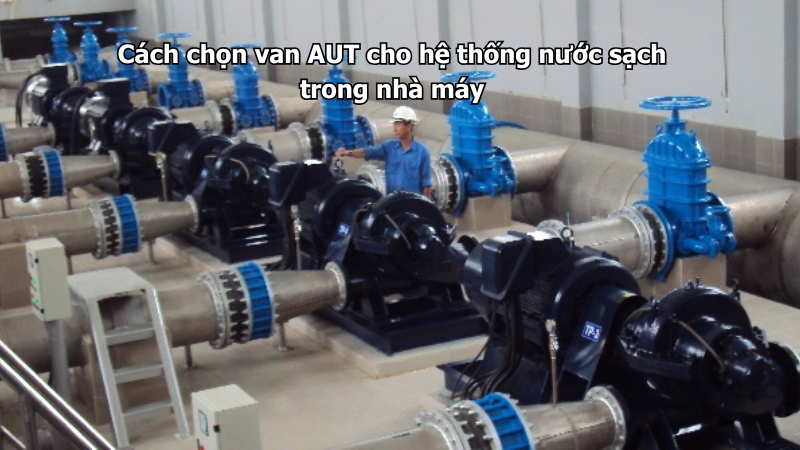

Chọn van AUT cho hệ thống nước sạch trong nhà máy cần dựa trên loại đường ống, áp lực làm việc, kích cỡ DN, vị trí lắp đặt, chức năng sử dụng và yêu cầu bảo trì thực tế. Trong nhà máy, nước sạch không chỉ dùng cho sinh hoạt mà còn có thể phục vụ sản xuất, vệ sinh thiết bị, cấp nước cho bồn chứa, hệ thống làm mát, trạm bơm, phòng kỹ thuật hoặc các khu vực phụ trợ. Vì vậy, nếu chọn sai loại van, hệ thống có thể bị tụt áp, rò rỉ, đóng mở khó, nước chảy ngược hoặc ảnh hưởng đến thiết bị phía sau.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống nước và công trình kỹ thuật, có thể tham khảo nhóm van AUT Malaysia ↗ để xem thêm các sản phẩm như van cổng AUT, van bướm AUT, van 1 chiều AUT, y lọc AUT, rọ bơm AUT, khớp nối mềm AUT và van xả khí AUT.

Trong hệ thống nước sạch nhà máy, không nên chọn van chỉ theo tên gọi chung chung. Mỗi vị trí sẽ cần một loại van khác nhau: vị trí khóa tuyến cần van cổng hoặc van bướm, vị trí sau máy bơm cần van 1 chiều, vị trí có cặn cần y lọc, điểm cao đường ống có thể cần van xả khí và khu vực gần bơm có thể cần khớp nối mềm để giảm rung.

Vì sao cần chọn đúng van AUT cho hệ thống nước sạch nhà máy?

Hệ thống nước sạch trong nhà máy thường vận hành liên tục hoặc theo ca sản xuất. Nếu van lắp không đúng thông số, lỗi có thể ảnh hưởng đến nhiều khu vực cùng lúc. Một van khóa bị rò có thể làm khó cô lập tuyến khi sửa chữa. Một van 1 chiều đóng không kín có thể làm nước hồi ngược về bơm. Một y lọc bị thiếu hoặc lắp sai vị trí có thể khiến cặn đi vào đồng hồ, van điều khiển hoặc thiết bị sử dụng nước phía sau.

Nhà máy cũng thường có nhiều tuyến nước khác nhau như tuyến cấp chính, tuyến nhánh cho từng khu vực, tuyến cấp bồn, tuyến bơm tăng áp, tuyến nước tuần hoàn hoặc tuyến cấp cho thiết bị. Vì vậy, chọn van AUT đúng loại giúp hệ thống dễ quản lý, dễ bảo trì và giảm nguy cơ phải dừng vận hành để sửa chữa.

Ngoài ra, với các nhà máy có yêu cầu nghiệm thu kỹ thuật, việc chọn đúng chủng loại, DN, áp lực, mặt bích và hồ sơ đi kèm cũng giúp quá trình kiểm tra, bàn giao thuận lợi hơn.

Xác định rõ mục đích sử dụng của tuyến nước sạch

Trước khi chọn van AUT, cần xác định tuyến nước sạch đó dùng cho mục đích gì. Nếu là tuyến cấp nước sinh hoạt cho nhà máy, yêu cầu chính là ổn định áp lực, dễ đóng mở và hạn chế rò rỉ. Nếu là tuyến cấp nước cho sản xuất, cần chú ý thêm lưu lượng, thời gian vận hành và khả năng cô lập từng khu vực khi bảo trì.

Nếu là tuyến cấp nước cho bồn chứa hoặc hệ thống bơm, cần chú ý van 1 chiều, y lọc, khớp nối mềm và van khóa. Nếu là tuyến nước sạch cấp cho thiết bị nhạy cảm, nên cân nhắc lắp y lọc trước thiết bị để hạn chế cặn, mạt hàn hoặc rác nhỏ trong đường ống.

Việc xác định đúng mục đích giúp tránh chọn van theo thói quen. Cùng là nước sạch nhưng vị trí trước bơm, sau bơm, tuyến chính, tuyến nhánh và điểm cao đường ống có thể cần các loại van khác nhau.

Chọn van cổng AUT cho vị trí khóa tuyến chính

Van cổng AUT phù hợp với các vị trí cần khóa tuyến nước sạch, cô lập một đoạn ống hoặc ngắt nước để bảo trì. Dòng van này thường dùng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không nên dùng để điều tiết lưu lượng thường xuyên.

Trong nhà máy, van cổng AUT có thể được lắp trên tuyến cấp nước chính, trước hoặc sau bồn chứa, đầu tuyến cấp cho từng khu vực sản xuất, tuyến cấp vào phòng bơm hoặc các nhánh cần đóng mở không quá thường xuyên.

Khi chọn van cổng AUT, cần kiểm tra đúng kích cỡ DN, áp lực làm việc, kiểu kết nối và tiêu chuẩn mặt bích. Với các tuyến ống lớn hoặc vị trí quan trọng, nên đảm bảo van có đủ không gian để quay tay, kiểm tra ty van và bảo trì khi cần.

Chọn van bướm AUT cho tuyến ống cần thiết kế gọn

Van bướm AUT là lựa chọn phù hợp cho các tuyến nước sạch trong nhà máy khi cần thiết kế gọn, thao tác nhanh và tiết kiệm không gian lắp đặt. Dòng van này thường dùng nhiều ở các đường ống kích cỡ vừa và lớn, phòng bơm, khu kỹ thuật hoặc các tuyến ống có nhiều thiết bị lắp gần nhau.

Ưu điểm của van bướm AUT là thân van mỏng hơn, trọng lượng nhẹ hơn và đóng mở nhanh hơn so với nhiều dòng van thân lớn. Với các kích cỡ lớn, loại tay quay thường giúp thao tác nhẹ và kiểm soát trạng thái đóng mở tốt hơn.

Tuy nhiên, khi dùng van bướm cho nước sạch nhà máy, cần kiểm tra đĩa van có bị cấn mặt bích không, gioăng có phù hợp điều kiện làm việc không và không gian thao tác tay quay hoặc tay gạt có thuận tiện không.

Chọn van 1 chiều AUT sau máy bơm nước sạch

Van 1 chiều AUT là thiết bị rất quan trọng trong hệ thống nước sạch có máy bơm. Van thường được lắp sau máy bơm, trên tuyến ống đẩy, để ngăn nước chảy ngược về bơm khi bơm dừng.

Nếu thiếu van 1 chiều hoặc van đóng không kín, nước có thể hồi ngược, làm tụt áp, gây tiếng đập, rung đường ống hoặc khiến bơm tăng áp đóng ngắt liên tục. Trong nhà máy, tình trạng này có thể ảnh hưởng đến quá trình cấp nước cho sản xuất hoặc thiết bị kỹ thuật.

Khi chọn van 1 chiều AUT, cần kiểm tra đúng chiều dòng chảy, đúng DN, đúng áp lực và vị trí lắp đặt dễ kiểm tra. Mũi tên trên thân van phải trùng với chiều nước đi từ bơm ra hệ thống.

Chọn Y lọc AUT để bảo vệ thiết bị phía sau

Y lọc AUT nên được cân nhắc trong hệ thống nước sạch nhà máy nếu đường ống có nguy cơ lẫn cặn, mạt hàn, cát, rác nhỏ hoặc tạp chất sau thi công. Dù là nước sạch, trong giai đoạn mới lắp đặt hoặc sau sửa chữa, cặn trong đường ống vẫn có thể đi theo dòng nước.

Y lọc AUT thường được lắp trước máy bơm, đồng hồ nước, van điều khiển, van giảm áp, thiết bị đo hoặc các cụm thiết bị cần bảo vệ. Thiết bị này giúp giữ lại tạp chất, giảm nguy cơ kẹt van, tắc đồng hồ hoặc hư thiết bị phía sau.

Khi lắp y lọc, cần chú ý đúng chiều dòng chảy và chừa đủ không gian để tháo nắp lọc. Sau khi chạy thử hệ thống, nên kiểm tra và vệ sinh lưới lọc vì đây là thời điểm cặn thi công thường xuất hiện nhiều nhất.

Chọn van xả khí AUT tại điểm cao đường ống

Trong các tuyến nước sạch dài, tuyến ống đứng hoặc đường ống đi qua nhiều cao độ, không khí có thể bị tích tụ tại điểm cao. Nếu không xả khí, hệ thống có thể phát sinh tiếng ồn, rung, lưu lượng không đều hoặc áp lực dao động.

Van xả khí AUT nên được bố trí tại các điểm cao hoặc vị trí dễ tích khí theo thiết kế. Với hệ thống nước sạch trong nhà máy, van xả khí giúp quá trình nạp nước, chạy thử và vận hành ổn định hơn.

Khi chọn van xả khí, cần kiểm tra kích cỡ kết nối, áp lực làm việc và vị trí lắp đặt. Không nên đặt van ở nơi quá khó tiếp cận vì sau thời gian sử dụng vẫn cần kiểm tra, vệ sinh hoặc xử lý nếu có rò nước.

Chọn khớp nối mềm AUT cho khu vực gần máy bơm

Nếu hệ thống nước sạch trong nhà máy có trạm bơm, bơm tăng áp hoặc bơm tuần hoàn, nên cân nhắc khớp nối mềm AUT tại vị trí phù hợp để giảm rung. Khi máy bơm hoạt động, rung động có thể truyền sang đường ống, mặt bích, van và thiết bị đo.

Khớp nối mềm giúp hạn chế lực truyền trực tiếp, giảm tiếng ồn và bảo vệ các mối nối gần bơm. Tuy nhiên, khớp nối mềm không thay thế cho giá đỡ đường ống. Đường ống và van cỡ lớn vẫn cần được đỡ chắc chắn để tránh tải trọng dồn lên mặt bích hoặc thân mềm.

Khi chọn khớp nối mềm AUT, cần kiểm tra đúng DN, áp lực, tiêu chuẩn mặt bích và vị trí lắp đặt. Không nên dùng khớp nối mềm để bù lệch đường ống quá mức.

Chọn đúng kích cỡ DN theo đường ống thực tế

Kích cỡ DN là thông tin bắt buộc khi chọn van AUT cho hệ thống nước sạch nhà máy. Các kích cỡ thường gặp có thể từ DN50, DN65, DN80, DN100, DN150, DN200 đến DN300, DN400 hoặc lớn hơn tùy quy mô hệ thống.

Nếu chọn van nhỏ hơn đường ống, lưu lượng có thể bị hạn chế và áp lực phía sau bị giảm. Nếu chọn van lớn hơn không cần thiết, chi phí tăng và lắp đặt phức tạp hơn.

Khi thay thế van cũ, nên kiểm tra thông số trên thân van, đo mặt bích, chụp ảnh vị trí lắp hoặc đối chiếu bản vẽ hoàn công. Không nên chỉ ước lượng bằng mắt vì các kích cỡ gần nhau rất dễ nhầm.

Kiểm tra áp lực và tiêu chuẩn mặt bích

Hệ thống nước sạch trong nhà máy có thể có nhiều cấp áp lực khác nhau, đặc biệt ở trạm bơm, tuyến cấp chính, bơm tăng áp hoặc tuyến ống đi xa. Vì vậy, van AUT cần phù hợp với áp lực vận hành và áp lực thử của hệ thống.

Ngoài áp lực, tiêu chuẩn mặt bích cũng cần được kiểm tra kỹ. Cùng một DN nhưng mặt bích PN10, PN16, JIS, BS, DIN hoặc ANSI có thể khác nhau về số lỗ, khoảng cách lỗ và đường kính mặt bích.

Trước khi đặt van, nên ghi rõ loại van, DN, áp lực, tiêu chuẩn mặt bích, môi trường sử dụng và vị trí lắp đặt. Thông tin càng đầy đủ thì khả năng chọn đúng sản phẩm càng cao.

Chú ý không gian bảo trì trong nhà máy

Nhà máy thường có nhiều tuyến ống, máy móc và thiết bị đặt gần nhau. Nếu van AUT được lắp ở vị trí quá chật, sau này việc vận hành và bảo trì sẽ rất khó khăn. Đây là lỗi thường gặp khi thiết kế chỉ tính đến việc lắp vừa van mà chưa tính đến thao tác sau này.

Van cổng cần không gian quay tay. Van bướm cần không gian cho tay gạt hoặc tay quay. Y lọc cần khoảng trống tháo nắp và lấy lưới lọc. Van 1 chiều cần vị trí dễ kiểm tra nếu có tiếng đập hoặc nước hồi.

Với van kích cỡ lớn, cần tính cả phương án nâng hạ khi thay thế. Không nên đặt van ở vị trí bị che kín, sát tường hoặc bị chắn bởi thiết bị khác.

Checklist chọn van AUT cho hệ thống nước sạch trong nhà máy

Kết luận

Cách chọn van AUT cho hệ thống nước sạch trong nhà máy cần dựa trên chức năng từng vị trí, không nên chọn chung một loại van cho toàn bộ hệ thống. Van cổng AUT và van bướm AUT dùng để khóa tuyến, van 1 chiều AUT dùng sau máy bơm để chống nước hồi, y lọc AUT dùng để bảo vệ thiết bị khỏi cặn, van xả khí AUT dùng tại điểm cao và khớp nối mềm AUT dùng ở khu vực cần giảm rung.

Để chọn đúng, cần kiểm tra kỹ kích cỡ DN, áp lực, tiêu chuẩn mặt bích, chiều dòng chảy, vị trí lắp đặt và không gian bảo trì. Với hệ thống nước sạch trong nhà máy, chọn đúng van ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm rò rỉ, dễ bảo trì và hạn chế sự cố khi sản xuất.
