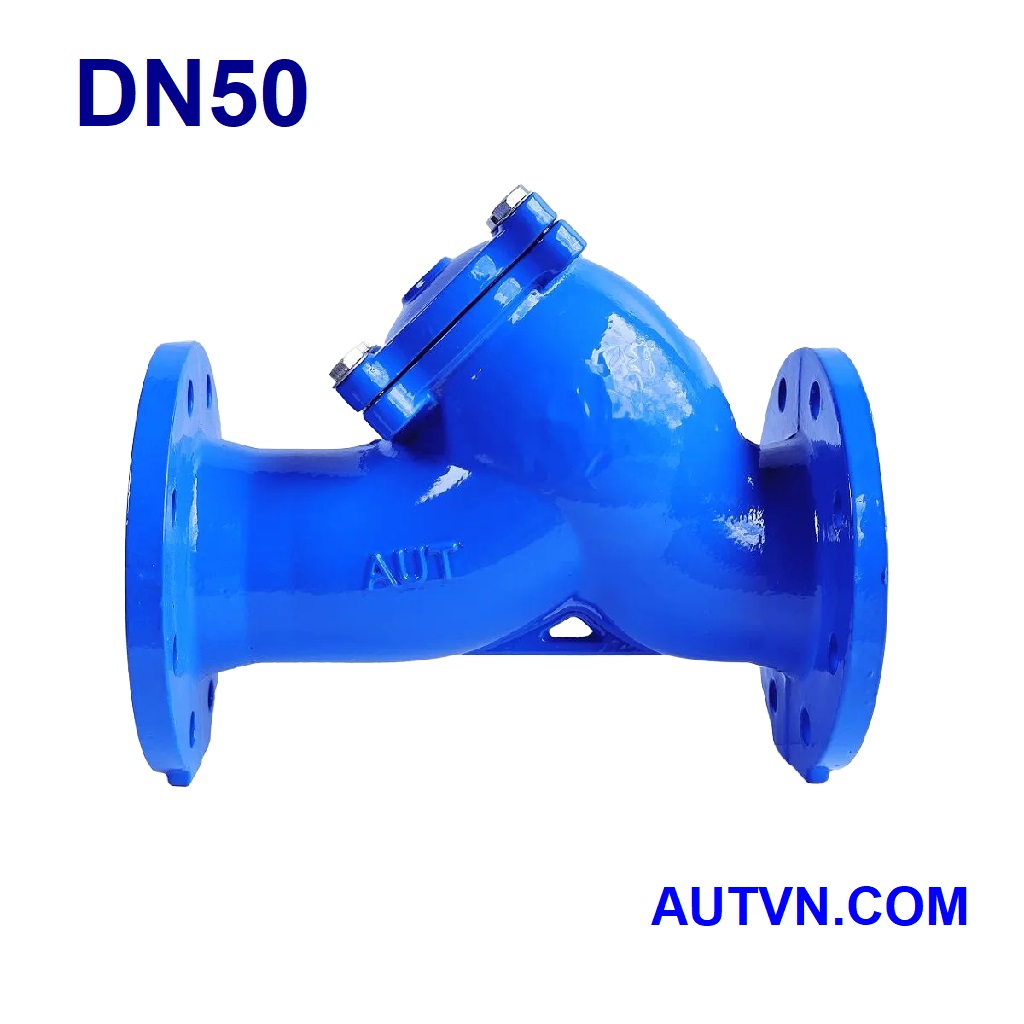

Y lọc AUT DN50

Y lọc AUT DN50 (2″ – Phi 60)

Y lọc AUT DN50 là bộ lọc rác dạng chữ Y lắp mặt bích, dùng để loại bỏ cặn bẩn (cát, rỉ, mảnh vụn rắn…) trước khi lưu chất đi vào bơm, van điều khiển và thiết bị đo. Thân gang dẻo phủ epoxy giúp sản phẩm vừa chịu áp tốt, vừa bền trong môi trường ẩm nóng ở Việt Nam; lưới lọc inox 304 chống gỉ cho tuổi thọ cao, vệ sinh dễ.

Sản phẩm được gia công theo tiêu chuẩn mặt bích BS/DIN (PN10–PN16), phù hợp hầu hết hệ thống cấp nước – nước thải – HVAC – PCCC – công nghiệp. DN50 là size phổ biến cho tuyến ống trung bình/nhỏ, thường lắp trước bơm hoặc trước van chặn/điều khiển để bảo vệ thiết bị.

Xem thêm chi tiết danh muc sản phẩm: Y lọc AUT

Kích cỡ DN50 nghĩa là gì?

• DN50 ≈ 2″ ≈ Phi 60 mm (đường kính ngoài ống tham chiếu).

• Thông dụng cho trục cấp nước tòa nhà, trạm bơm nhỏ–vừa, nhánh cấp phụ trợ trong dây chuyền.

• Với DN50, số lỗ bulông mặt bích thường 4 lỗ (theo tiêu chuẩn PN10/PN16). (Xác nhận theo catalogue AUT của lô hàng bạn đang có).

Kích thước thực tế (điền từ catalogue AUT)

• Chiều dài thân (L): [L_DN50] mm (chuẩn DIN 3202-F1)

• Đường kính ngoài mặt bích (D): [D] mm

• Vòng bulông PCD (K): [K] mm

• Số lỗ × đường kính (n–φ): 4 × [φ] mm (PN10/PN16)

• Độ dày mặt bích (b/t): [b]/[t] mm

• Chiều cao đến tâm lưới (H): [H] mm

• Khối lượng tham khảo: [Weight] kg

Ghi chú: Kích thước có thể chênh nhẹ theo tiêu chuẩn PN và lô sản xuất; khi chốt đơn/ra bản vẽ, đối chiếu lại catalogue AUT của lô hàng thực tế.

Thông số kỹ thuật

Ưu điểm nổi bật

1. Bảo vệ thiết bị hiệu quả: Giữ cặn trước khi vào bơm/van/đồng hồ → giảm mài mòn, tiết kiệm chi phí bảo trì.

2. Lưới inox 304 bền bỉ: Không gỉ trong môi trường nước, giữ lưu lượng ổn định lâu hơn giữa 2 lần vệ sinh.

3. Vệ sinh nhanh: Nắp chụp tháo lắp thuận tiện; có thể lắp thêm nút xả/van xả dưới đáy để xả cặn định kỳ (tùy chọn).

4. Phủ epoxy chất lượng: Chịu thời tiết nóng ẩm, hạn chế bong tróc/oxy hóa bề mặt.

5. Tính kinh tế tổng thể: Giá đầu tư hợp lý + chu kỳ bảo trì dài → chi phí vòng đời thấp.

Ứng dụng

• Cấp nước sạch tòa nhà/khu dân cư/nhà máy; nước thải sau lắng.

• PCCC: lắp trước bơm chữa cháy để ngăn dị vật phá hỏng cánh bơm.

• HVAC: bảo vệ bộ trao đổi nhiệt, van điều khiển chiller.

• Nhà máy/thuỷ lợi: dẫn nước từ sông–hồ–kênh (khuyến nghị vệ sinh lưới thường xuyên hơn).

Lưu ý lắp đặt & bảo trì

• Chiều lắp đặt: theo mũi tên trên thân. Nhánh chữ Y hướng xuống để cặn rơi vào khoang lưới.

• Vị trí lắp: đặt trước bơm/van điều khiển; chừa khoảng trống thao tác để mở nắp vệ sinh.

• Chênh áp (ΔP) theo dõi: khi ΔP tăng bất thường (ví dụ cao hơn trạng thái sạch ~0,1–0,2 bar), vệ sinh lưới.

• Chọn mắt lưới: nước sạch/tuần hoàn: 80–120 mesh; nước sông/hồ: 40–80 mesh (tham khảo – tùy chất lượng nước).

• Sau vệ sinh: kiểm tra gioăng nắp và siết bulông theo mô-men khuyến nghị; thử kín trước khi vận hành lại.

• Giới hạn làm việc: tuân thủ PN, nhiệt độ và loại môi chất trong catalogue AUT của lô hàng.

Hướng dẫn đặt hàng (gợi ý)

• Tên sản phẩm + size + PN + tiêu chuẩn mặt bích + vật liệu lưới

  • Ví dụ: “Y lọc AUT DN50, PN16, BS4504, lưới inox 304 (80 mesh)”

• Nếu cần, yêu cầu nút xả đáy/van xả, bản vẽ duyệt và biên bản thử kín kèm CO/CQ.
