Y lọc AUT DN125

Y lọc AUT DN125 (5″ – Phi ~140) – Có sẵn

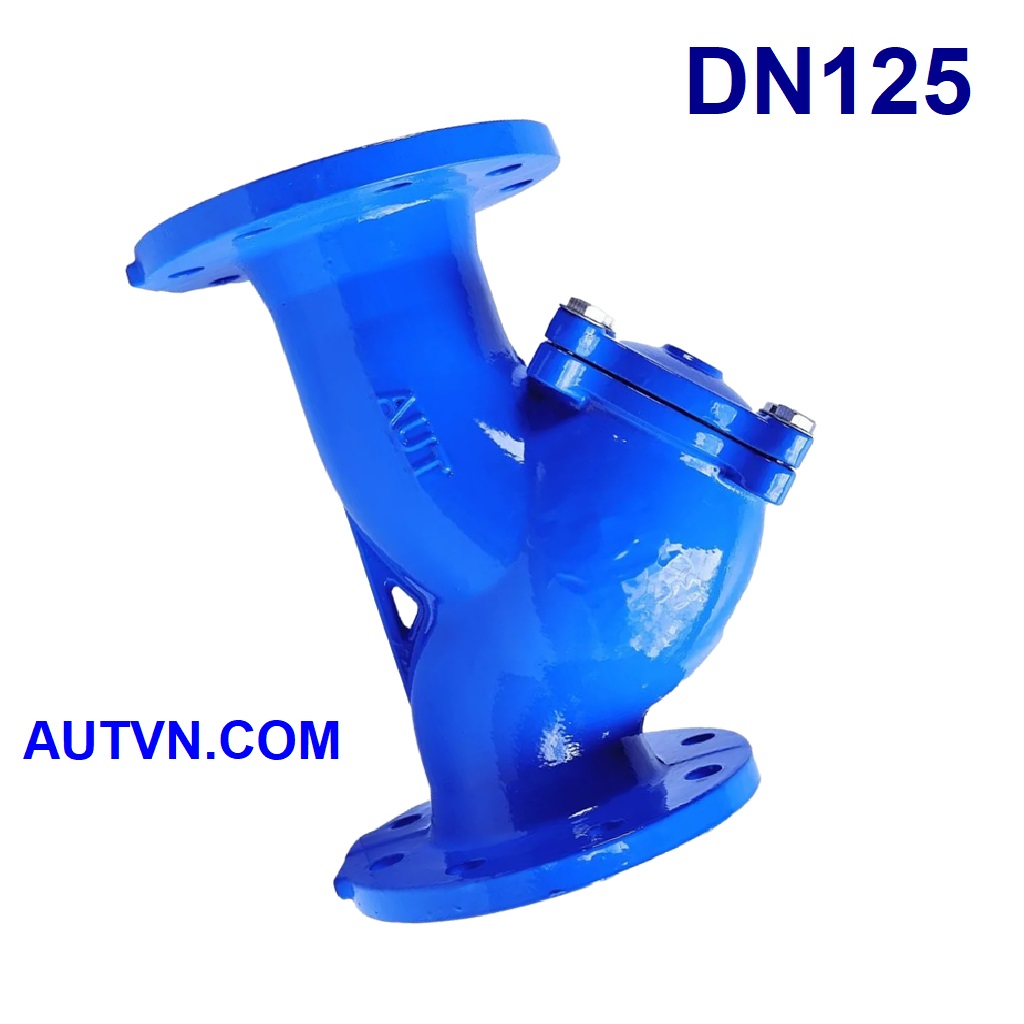

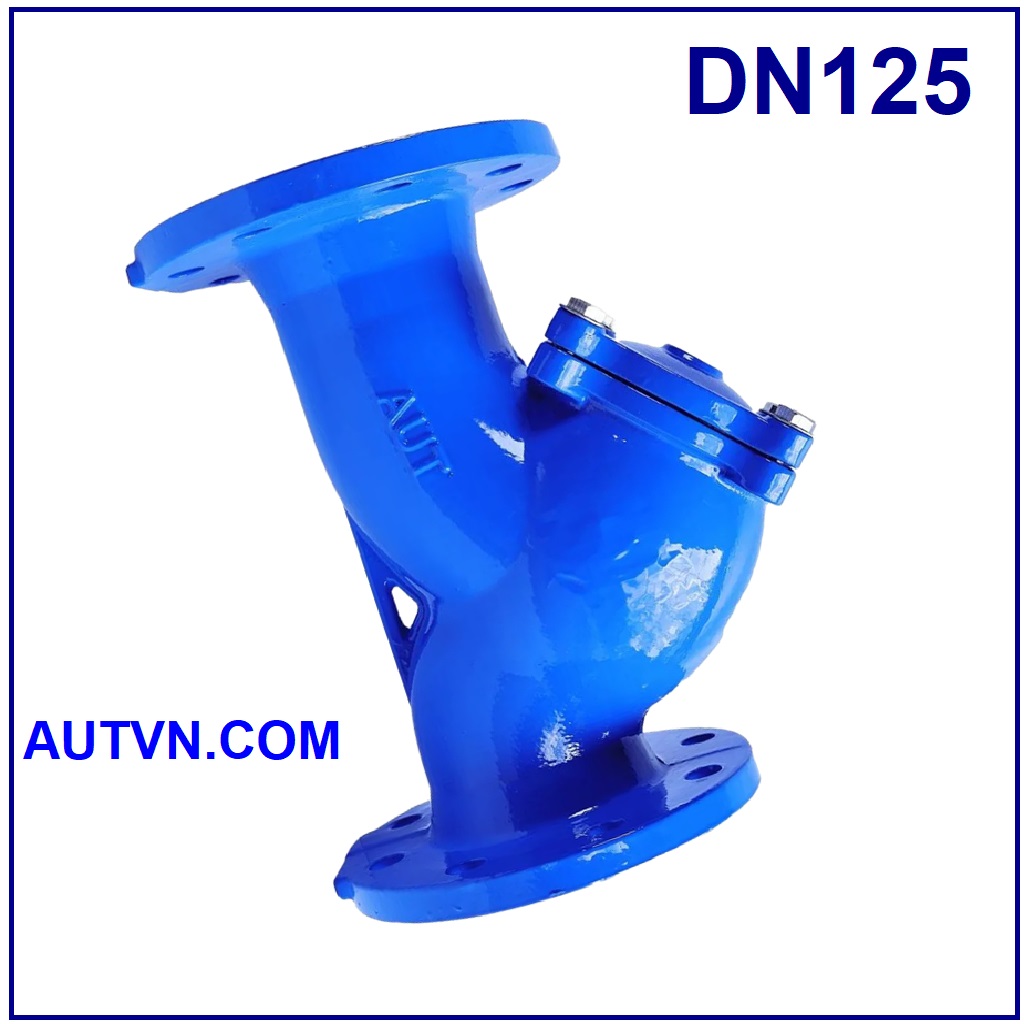

Y lọc AUT DN125 – model FIG03 là bộ lọc rác dạng chữ Y, lắp mặt bích PN10/PN16, dùng để giữ lại cát, rỉ sét, mảnh vụn rắn… trước khi lưu chất đi vào bơm, van điều khiển, đồng hồ đo. Thân gang dẻo phủ epoxy bền cơ học – chống ăn mòn bề mặt, lưới lọc inox 304 ổn định, dễ vệ sinh. Thiết kế theo DIN 3202-F1 (chiều dài lắp đặt), khoan lỗ BS 4504 nên đồng bộ tốt với đường ống hiện hữu. DN125 là size cho tuyến ống chính/lưu lượng lớn ở tòa nhà – nhà máy – trạm bơm.

Xem thêm chi tiết danh muc sản phẩm: Y lọc AUT

DN125 nghĩa là gì?

• DN125 ≈ 5 inch, quy đổi Phi ~140 mm.

• Phù hợp nhánh hút/đẩy bơm PCCC, bơm chiller/HVAC, hoặc tuyến cấp chính của khu công nghiệp – nhà máy.

Kích thước thực tế (catalogue AUT | PN10/16)

• L (chiều dài): 400 mm

• H (chiều cao): 339 mm

• ØB: 184 mm

• ØK (PCD): 210 mm

• ØD (đường kính ngoài mặt bích): 250 mm

• n–Ød (số lỗ × đường kính): 8 × Ø19

• C: 125 mm | f: 125 mm

Khi chốt đơn, nên xin bản vẽ duyệt đúng lô hàng để thi công chính xác.

Thông số kỹ thuật

Cấu tạo – vật liệu

• Thân/Nắp: gang dẻo (EN-GJS), phủ sơn epoxy màu xanh.

• Lưới lọc: inox 304 (tuỳ chọn SS316 cho môi trường ăn mòn hơn).

• Gioăng: EPDM/NBR (tuỳ lô & môi chất).

• Bu lông: inox 304.

Ưu điểm nổi bật

• Bảo vệ thiết bị tuyến chính: loại bỏ cặn trước bơm/van lớn → giảm mài mòn, kéo dài tuổi thọ, giảm dừng máy.

• Lưu lượng tốt – tổn thất áp thấp: hình học chữ Y tối ưu cho đường ống DN125.

• Bảo trì nhanh: nắp chụp dễ tháo; có thể lắp van xả đáy để xả cặn định kỳ.

• Tính kinh tế vòng đời: thân gang dẻo + lưới SS304 bền bỉ, chu kỳ vệ sinh dài → chi phí sở hữu thấp.

Ứng dụng

• Cấp nước sạch – nước thải sau lắng cho tòa nhà, khu công nghiệp.

• PCCC: lắp trước bơm/van chính DN125.

• HVAC/Chiller: bảo vệ bộ trao đổi nhiệt, van điều khiển.

• Trạm bơm lấy nước sông/hồ/kênh: khuyến nghị chọn mesh thưa và tăng tần suất vệ sinh.

Lưu ý lắp đặt & vận hành

• Chọn PN, tiêu chuẩn bích đúng hệ thống (BS 4504 PN10/16).

• Lắp đúng FLOW; chừa khoảng trống mở nắp vệ sinh.

• Theo dõi chênh áp ΔP; khi ΔP tăng bất thường → vệ sinh lưới.

• Thử kín sau bảo trì; kiểm tra gioăng nắp và siết bu lông đều tay.
