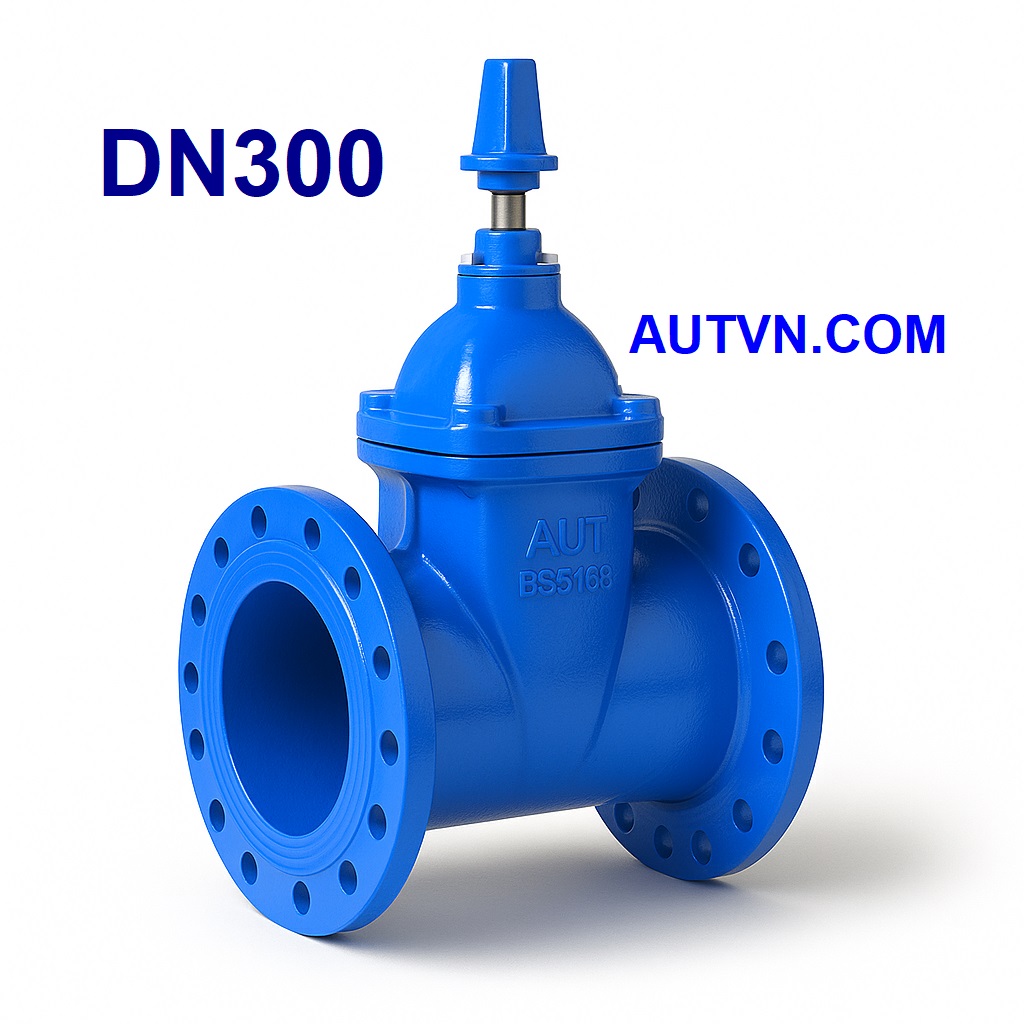

Van cổng ty chìm nắp chụp AUT DN300

Van cổng ty chìm nắp chụp AUT DN300 (12″, Phi 325)

Van cổng ty chìm nắp chụp AUT DN300 là sản phẩm kích thước lớn trong dòng FIG01 của AUT – Malaysia, chuyên dùng cho đường ống truyền tải chính trong các dự án hạ tầng trọng điểm. Với đường kính DN300 (~12 inch, phi 325 mm), van được xem là lựa chọn tối ưu cho cấp nước đô thị liên vùng, nhà máy điện – nước, hệ thống PCCC quy mô quốc gia.

Thiết kế ty chìm (Non Rising Stem) kết hợp nắp chụp vuông giúp van vận hành gọn gàng trong hố ga hoặc mương kỹ thuật, đặc biệt thuận tiện khi cần thao tác từ xa bằng extension rod. Sản phẩm này đáp ứng đầy đủ các tiêu chuẩn quốc tế về độ kín, áp lực và độ bền, mang lại sự tin cậy cao cho các công trình chiến lược.

Xem thêm các sản phẩm khác: Van cổng AUT | Van cổng ty chìm nắp chụp AUT

Ý nghĩa kích cỡ DN300

Bạn cần lưu ý rằng

• DN300 = đường kính danh nghĩa 300 mm.

• Quy đổi: 12 inch, phi ngoài khoảng 325 mm.

• Đây là kích cỡ phổ biến trong các tuyến ống cấp I, nơi yêu cầu lưu lượng cực lớn và áp lực ổn định.

Kích thước thực tế DN300 (catalog AUT)

• Chiều dài lắp đặt (L – F4): 270 mm

• Chiều cao tổng (H1): 1030 mm

• Chiều cao tới nắp chụp (H2): 1115 mm

• Đường kính mặt bích (ØD): 460 mm

• Vòng bulông (ØK): 410 mm

• Số lỗ bulông: 12 lỗ x Ø23

• Độ dày mặt bích (C): 24 mm

• Đường kính ngoài (ØF): 465 mm

• Trọng lượng tham khảo: 110 – 130 kg

Thông số kỹ thuật

Vật liệu cấu tạo

• Thân, nắp: Gang cầu EN GJS 500-7 phủ epoxy

• Cổng van: Gang cầu bọc EPDM đàn hồi

• Ty van: Inox AISI 420/431

• Đai ốc nêm: Đồng thau CZ122/CA133

• Gioăng, vòng đệm: EPDM/NBR

• Bulông, vòng đệm: Inox 304

• Nắp chụp: Gang cầu phủ epoxy

Ưu điểm

• Đáp ứng hạ tầng quy mô lớn: kích cỡ DN300 phù hợp các tuyến ống cấp I.

• Thiết kế bền chắc: gang cầu phủ epoxy dày, chịu lực và chống ăn mòn cao.

• Độ kín tuyệt đối: nhờ đĩa bọc EPDM, không rò rỉ dù áp lực lớn.

• Vận hành tiện lợi: nắp chụp vuông, dễ dùng extension rod khi lắp sâu.

• Chuẩn quốc tế: thiết kế, thử nghiệm theo BS 5163 & BS 6755, tương thích EN, JIS.

• Thương hiệu AUT uy tín: nhập khẩu Malaysia, CO/CQ đầy đủ.

Ứng dụng

• Mạng lưới cấp nước liên tỉnh, đô thị quy mô lớn.

• Nhà máy điện, nhà máy nước sạch công suất cao.

• Hệ thống PCCC quy mô quốc gia: sân bay, cảng biển, khu công nghiệp trọng điểm.

• Nhà máy xử lý nước thải, giấy, thực phẩm, hóa chất nhẹ.

• Các công trình hạ tầng quốc gia: tuyến ống truyền tải chính, hố ga, mương kỹ thuật.

Lưu ý lắp đặt & bảo trì

• Kích thước lớn, trọng lượng nặng → cần thiết bị nâng hạ chuyên dụng.

• Chọn đúng chuẩn mặt bích (PN10/PN16, JIS 10K).

• Với lắp ngầm, phải có hộp van bảo vệ và cần nối dài phù hợp.

• Khi vận hành, đóng/mở từ từ để giảm sốc áp.

• Van chỉ dùng cho đóng/mở hoàn toàn, không dùng để tiết lưu lâu dài.

• Kiểm tra định kỳ: lớp phủ epoxy, gioăng, trục van; thay thế khi có dấu hiệu lão hóa.
