Van cổng ty chìm nắp chụp AUT DN125

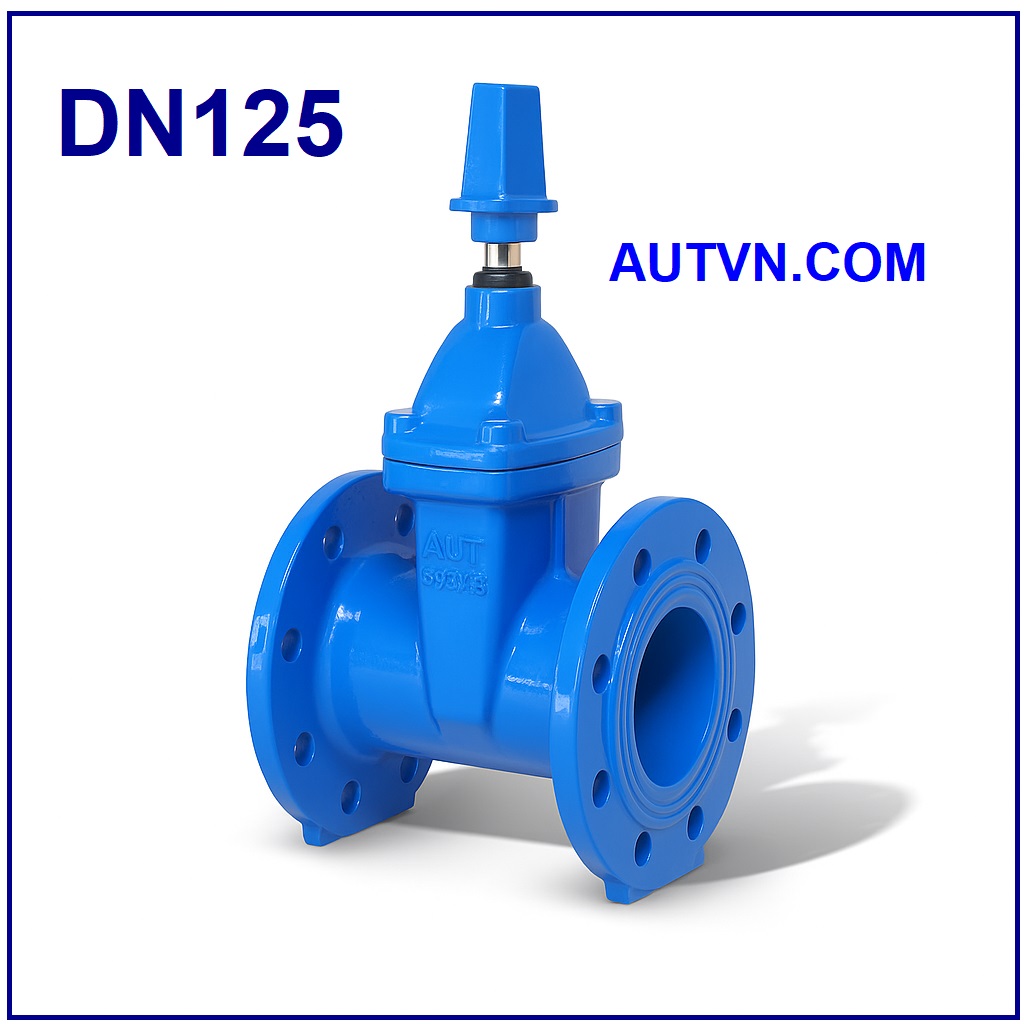

Van cổng ty chìm nắp chụp AUT DN125 (5″, Phi 140)

Van cổng ty chìm nắp chụp AUT DN125 thuộc dòng sản phẩm FIG01 của thương hiệu AUT – Malaysia, được chế tạo trên dây chuyền hiện đại và tuân thủ tiêu chuẩn BS 5163:1994 Type A. Kích cỡ DN125 thường xuất hiện tại các tuyến ống chính của nhà máy nước, khu công nghiệp và hệ thống PCCC trung tâm.

Điểm đặc trưng của model này là cổng van phủ cao su đàn hồi (resilient seated) cho khả năng đóng kín tuyệt đối và tuổi thọ lâu dài. Thiết kế ty chìm + nắp chụp đặc biệt phù hợp cho lắp ngầm ngoài trời, vừa gọn gàng, vừa chống bám bụi, chống ăn mòn.

Xem thêm các sản phẩm khác: Van cổng AUT | Van cổng ty chìm nắp chụp AUT

Kích cỡ DN125 nghĩa là gì?

Ý nghĩa

• DN125 = đường kính danh nghĩa 125 mm.

• Quy đổi: 5 inch, đường kính ống phi ngoài khoảng 140 mm.

• Đây là kích cỡ khá lớn, chuyên dùng ở các đường ống trung tâm hoặc tuyến ống chính trong mạng lưới cấp nước, PCCC hoặc xử lý nước thải.

Kích thước thực tế DN125 (theo catalog AUT)

• Chiều dài lắp đặt (L – F4): 200 mm

• Chiều cao tổng (H1): 505 mm

• Chiều cao đến nắp chụp (H2): 555 mm

• Đường kính mặt bích (ØD): 250 mm

• Vòng bulông (ØK): 210 mm

• Số lỗ bulông: 8 lỗ x Ø19

• Độ dày mặt bích (C): 19 mm

• Đường kính ngoài (ØF): 270 mm

• Trọng lượng tham khảo: 18 – 23 kg

Thông số kỹ thuật

Vật liệu cấu tạo

• Thân, nắp: Gang cầu EN GJS 500-7 phủ epoxy

• Cổng van: Gang cầu bọc EPDM đàn hồi

• Ty van: Inox AISI 420/431

• Đai ốc nêm: Đồng thau CZ122/CA133

• Gioăng làm kín: EPDM/NBR

• Bulông, vòng đệm: Inox 304

• Nắp chụp: Gang cầu đúc, phủ epoxy

Ưu điểm

• Khả năng chịu áp & lưu lượng lớn: DN125 phù hợp cho đường ống chính, đảm bảo cấp nước ổn định.

• Độ kín cao: nhờ cổng van bọc EPDM ép chặt lên seat, không rò rỉ.

• Bền trong môi trường khắc nghiệt: lớp phủ epoxy dày bảo vệ gang khỏi ăn mòn.

• Thiết kế chuyên cho lắp ngầm: ty chìm gọn gàng, nắp chụp chống bẩn, thao tác từ xa dễ dàng.

• Độ tin cậy thương hiệu: AUT Malaysia, sản phẩm có CO, CQ, đáp ứng tiêu chuẩn quốc tế.

Ứng dụng

• Mạng lưới cấp nước đô thị: đặt tại các tuyến ống chính DN100 – DN200.

• Trạm bơm PCCC: kết nối với trụ cứu hỏa, hệ sprinkler.

• Nhà máy xử lý nước thải: sử dụng ở đầu vào và đầu ra bể xử lý.

• Khu công nghiệp, nhà máy sản xuất: điều tiết dòng chảy trong hệ thống đường ống lớn.

• Công trình hạ tầng kỹ thuật ngầm: lắp trong hố ga, hộp van ngoài trời.

Lưu ý lắp đặt & bảo trì

• Luôn kiểm tra chuẩn bích (PN10/PN16, JIS 10K) trước khi đặt hàng.

• Căn chỉnh chính xác tâm ống khi siết bulông để tránh hở seat.

• Khi lắp ngầm, cần có hộp van và cần nối dài phù hợp chiều sâu.

• Tránh dùng van cổng để điều tiết lưu lượng lâu dài (chỉ đóng/mở).

• Định kỳ vận hành thử 1–2 vòng đóng mở để tránh kẹt đĩa.

• Kiểm tra định kỳ tình trạng lớp epoxy, gioăng và ty van, xử lý sớm nếu có hao mòn.
