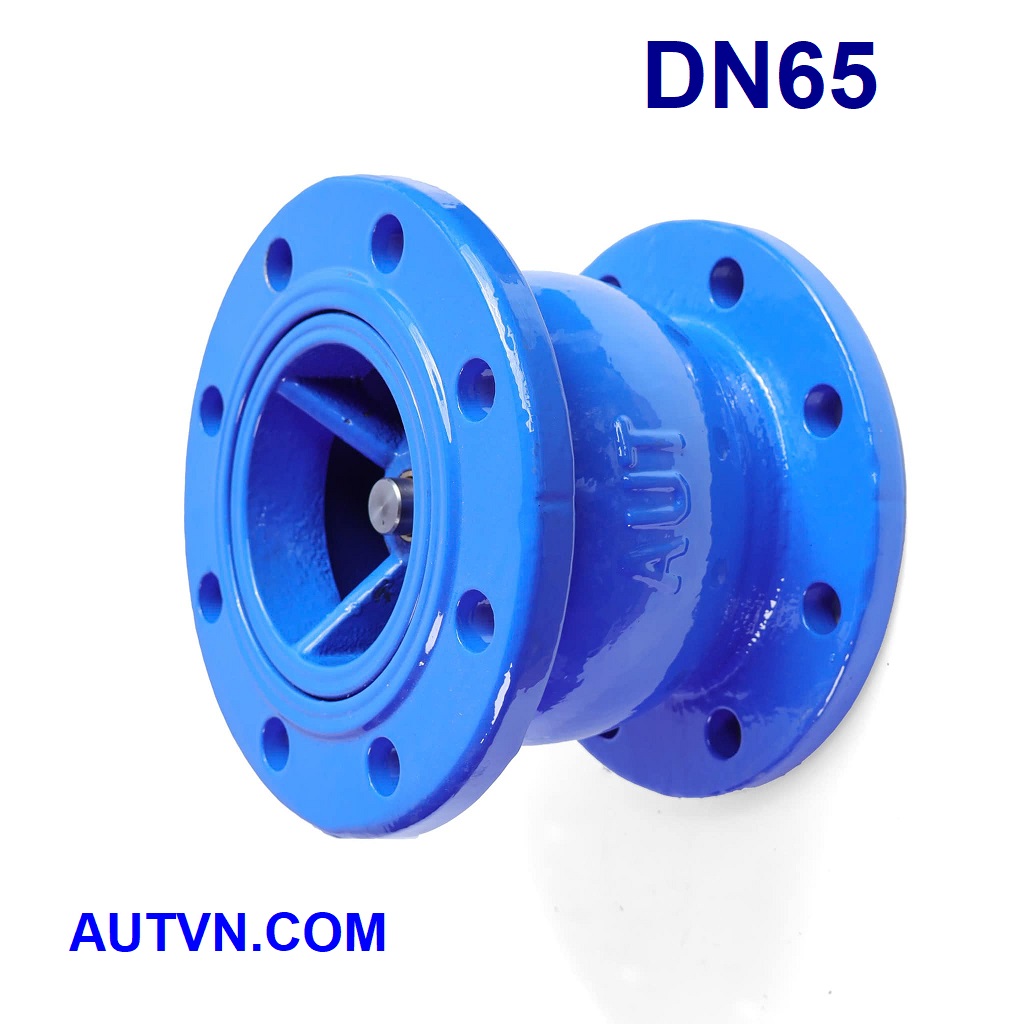

Van 1 chiều lò xo AUT DN65 (2-1/2″ – Phi 76)
Van 1 chiều lò xo AUT DN65 thuộc dòng Silent check valve – Model FIG023. Cơ chế lò xo giúp đóng/mở êm, giảm va đập thủy lực (water hammer), phù hợp hệ thống cấp thoát nước, HVAC, PCCC và công nghiệp. Sản xuất theo ISO, thử BS6755, mặt bích BS4504, áp lực PN10/PN16.
Xem thêm toàn bộ sản phẩm: van 1 chiều AUT | Van 1 chiều lò xo AUT
Kích cỡ DN65 nghĩa là gì?
-
DN65 = 65 mm đường kính danh nghĩa ống.
-
Quy đổi: ~2-1/2 inch (≈ Phi 76 mm).
-
Thường dùng cho tuyến ống trung bình ở tòa nhà, nhà xưởng, trạm bơm.
Kích thước thực tế (đặc biệt chi tiết)
Theo bản vẽ ký hiệu: D (đường kính ngoài bích), K (đường kính vòng lỗ – PCD), G (face-to-face), H (chiều cao), b (độ dày bích), f (độ nhô), Z-d (số lỗ × đường kính lỗ).
-
D – Đường kính ngoài mặt bích: 185 mm
-
K – Đường kính vòng lỗ bulong (PCD): 145 mm
-
G – Chiều dài lắp đặt (face-to-face): 120 mm
-
H – Chiều cao tổng thể: 120 mm
-
Z-d – Số lỗ × Ø lỗ bulong (PN10/16): 4 × Ø19
-
b – Độ dày bích: 19 mm
-
f – Độ nhô bích: 3 mm
Ghi chú: Kích thước Z-d theo dữ liệu hãng AUT cho model FIG023; khi dùng tiêu chuẩn bích khác, vui lòng đối chiếu lại PCD/đường kính lỗ để chọn bulong phù hợp.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | FIG023 |
| Kích cỡ | DN65 (2-1/2″ – Phi 76) |
| Áp lực làm việc | PN10 – PN16 |
| Tiêu chuẩn thiết kế | ISO Standard |
| Tiêu chuẩn thử nghiệm | BS6755 |
| Tiêu chuẩn mặt bích | BS4504 |
| Nhiệt độ làm việc | 0 ~ 80°C (phụ thuộc vật liệu gioăng) |
| Vật liệu thân | Gang cầu, sơn Epoxy chống ăn mòn |
| Vật liệu đĩa | Gang cầu bọc EPDM |
| Lò xo | Inox 304 (SUS304) |
Ưu điểm
-
Hoạt động êm: cơ chế lò xo giảm sốc thủy lực, bảo vệ bơm & ống.
-
Độ kín cao: đĩa bọc EPDM + O-ring hạn chế rò rỉ.
-
Bền bỉ: thân gang cầu + phủ Epoxy chống ăn mòn; lò xo inox 304.
-
Lắp đặt gọn: kích thước G/H hợp lý cho không gian hạn chế.
Ứng dụng
-
Tuyến cấp/thoát nước của tòa nhà, khu dân cư, nhà máy.
-
Trạm bơm nước sạch, bơm tăng áp, bơm PCCC.
-
Hệ thống HVAC, làm mát tuần hoàn.
-
Đường ống công nghiệp thực phẩm, dược, xử lý nước.
Lưu ý lắp đặt & bảo trì
-
Lắp đúng chiều mũi tên trên thân van.
-
Làm sạch mặt bích & ống trước khi lắp; căn đồng tâm.
-
Siết bulong chéo từng bước để tránh vênh bích.
-
Định kỳ kiểm tra gioăng/đĩa, vệ sinh dị vật bám trên mặt kín.
-
Khi thay thế, đối chiếu đúng PCD (K) và Z-d để tương thích bích.
