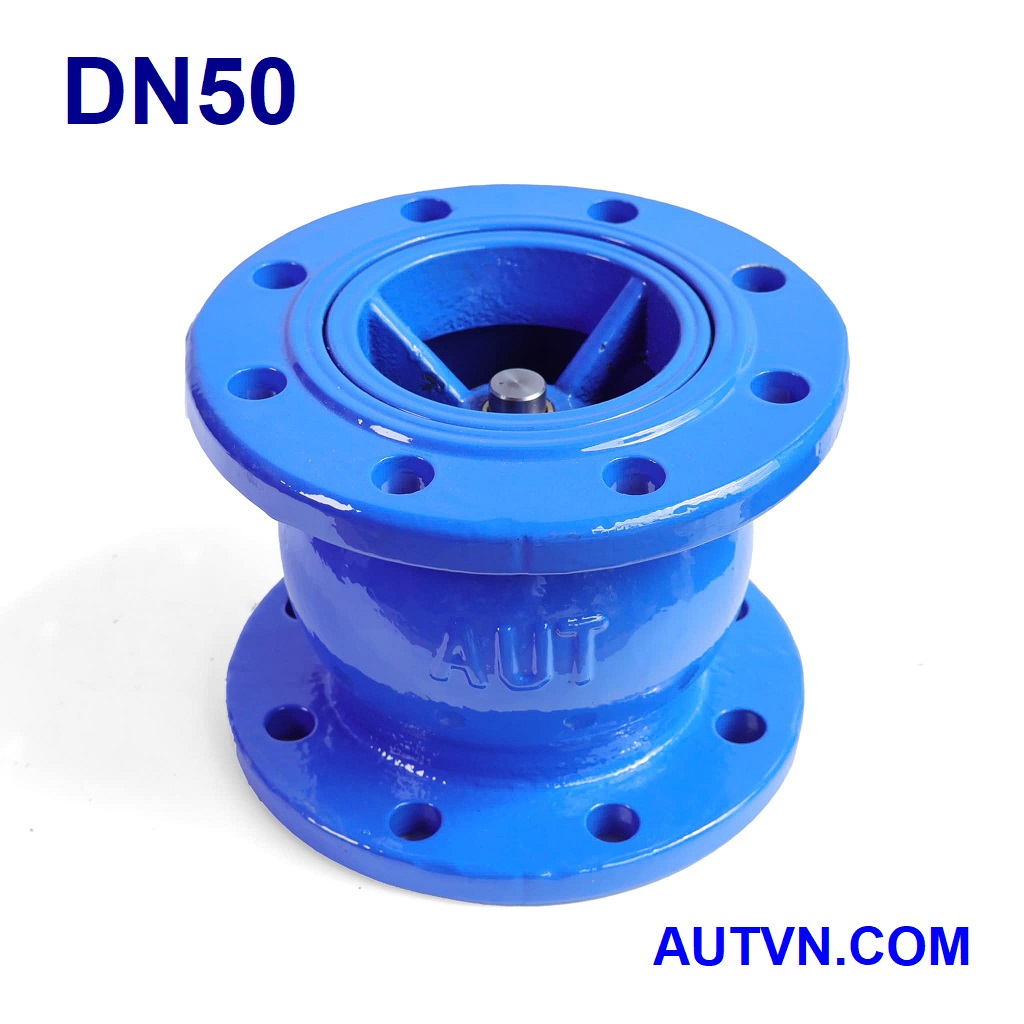

Van 1 chiều lò xo AUT DN50
Van 1 chiều lò xo AUT DN50 là sản phẩm thuộc dòng Silent Check Valve – Model FIG023, được thiết kế cho phép lưu chất đi qua theo một chiều và ngăn chặn dòng chảy ngược. Cơ chế lò xo đàn hồi giúp van đóng mở êm ái, hạn chế tối đa hiện tượng va đập thủy lực (water hammer).
Sản phẩm được sản xuất theo tiêu chuẩn quốc tế ISO, thử nghiệm BS6755, mặt bích BS4504, đáp ứng yêu cầu khắt khe trong các hệ thống công nghiệp, cấp thoát nước, HVAC và PCCC.
Xem thêm toàn bộ sản phẩm: van 1 chiều AUT | Van 1 chiều lò xo AUT
Kích cỡ DN50 nghĩa là gì?
Cần phải hiểu:
-
DN50: đường kính danh nghĩa 50mm.
-
Quy đổi: DN50 ≈ 2 inch (Phi 60).
-
Đây là kích thước phổ biến, thường dùng trong hệ thống đường ống vừa, đặc biệt tại các tòa nhà, nhà xưởng và hệ thống PCCC.
Kích thước thực tế van 1 chiều lò xo AUT DN50
-
Đường kính ngoài mặt bích (D): 165 mm
-
Khoảng cách lỗ bulong (K): 125 mm
-
Khoảng cách lắp đặt (G): 100 mm
-
Chiều cao tổng thể (H): 100 mm
-
Số lỗ bulong – đường kính lỗ (Z-d): 4 x Ø19
-
Độ dày bích (b): 19 mm
-
Độ nhô mặt bích (f): 3 mm
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | FIG023 |
| Kích cỡ | DN50 (2 inch – Phi 60) |
| Áp lực làm việc | PN10 – PN16 |
| Tiêu chuẩn thiết kế | ISO Standard |
| Tiêu chuẩn thử nghiệm | BS6755 |
| Tiêu chuẩn mặt bích | BS4504 |
| Nhiệt độ làm việc | 0 ~ 80°C (tùy vật liệu gioăng) |
| Vật liệu thân van | Gang cầu, sơn epoxy xanh |
| Vật liệu đĩa | Gang cầu bọc cao su EPDM |
| Vật liệu lò xo | Inox 304 chống gỉ |
Ưu điểm
-
Vận hành êm ái: lò xo đóng mở nhanh, giảm thiểu va đập thủy lực.
-
Kích thước nhỏ gọn: phù hợp lắp trong không gian hẹp.
-
Chống ăn mòn: lớp sơn epoxy phủ toàn bộ thân van, bảo vệ trong môi trường nước và hơi ẩm.
-
Độ kín khít cao: đĩa bọc EPDM đàn hồi tốt, chống rò rỉ.
-
Tuổi thọ lâu dài: lò xo inox 304 bền bỉ, không gỉ sét.
Ứng dụng
Van 1 chiều lò xo AUT DN50 thường được lắp đặt trong:
-
Hệ thống cấp thoát nước sinh hoạt và công nghiệp.
-
Hệ thống PCCC tòa nhà, khu dân cư.
-
Trạm bơm nước sạch, nước thải.
-
Đường ống HVAC (điều hòa, thông gió, làm mát).
-
Nhà máy chế biến thực phẩm, dược phẩm.
Lưu ý khi lắp đặt và bảo trì
-
Lắp đúng chiều mũi tên hướng dòng chảy trên thân van.
-
Đảm bảo mặt bích sạch, phẳng, không có tạp chất trước khi lắp.
-
Siết bulong đều tay theo đường chéo để tránh cong vênh.
-
Kiểm tra định kỳ tình trạng gioăng và lò xo.
-
Vệ sinh đĩa van, tránh kẹt dị vật để đảm bảo độ kín.
