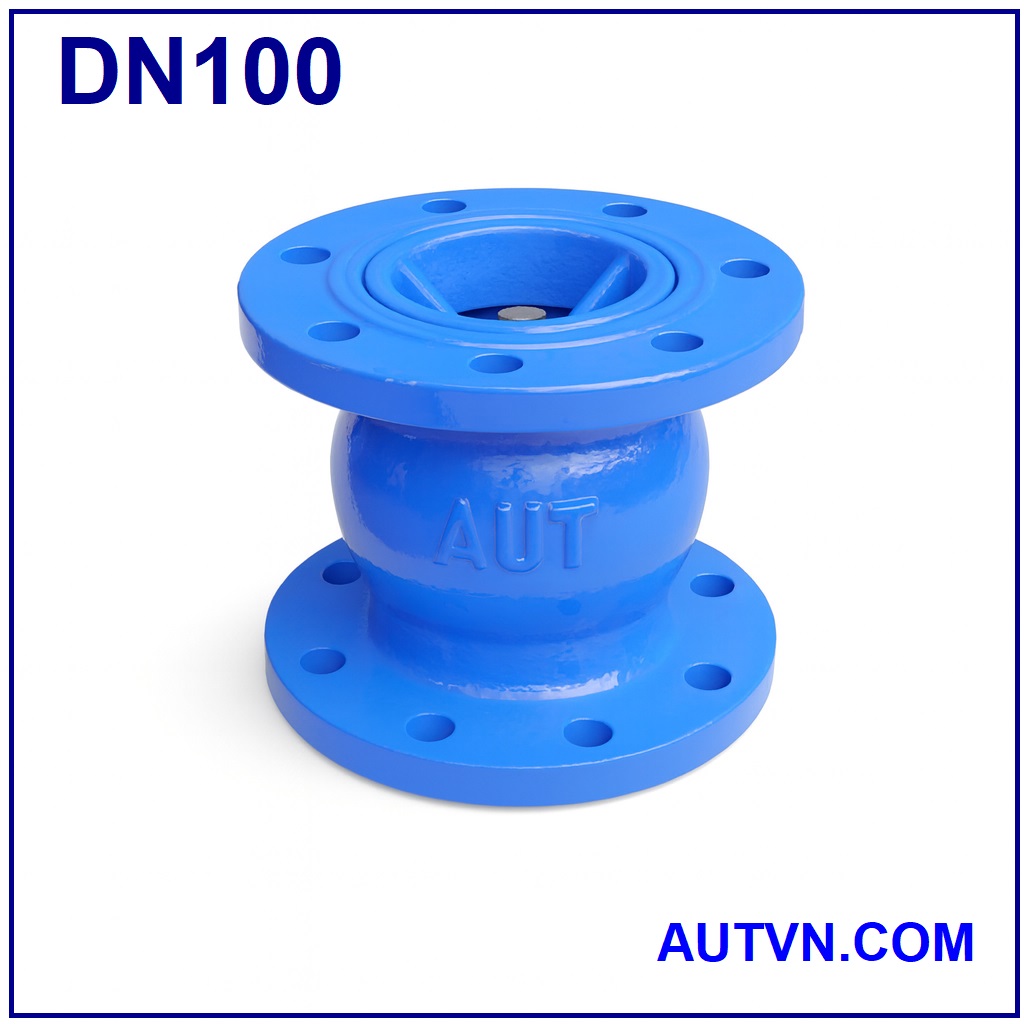

Van 1 chiều lò xo AUT DN100

Van 1 chiều lò xo AUT DN100 (4″ – Phi 114)

Van 1 chiều lò xo AUT DN100 là dòng Silent Check Valve – Model FIG023 được thiết kế cho hệ thống công nghiệp và dân dụng cỡ trung – lớn. Với cơ chế lò xo đàn hồi, van có khả năng đóng kín ngay khi dòng chảy dừng, ngăn chặn dòng hồi lưu và hạn chế hiện tượng búa nước (water hammer).

DN100 thường được lựa chọn cho tuyến ống chính trong trạm bơm, hệ thống cấp thoát nước và PCCC. Van được sản xuất theo tiêu chuẩn ISO, thử nghiệm kín theo BS6755, kết nối mặt bích theo BS4504, đáp ứng áp lực PN10/PN16.

Xem thêm toàn bộ sản phẩm: van 1 chiều AUT   |  Van 1 chiều lò xo AUT

Kích cỡ DN100 nghĩa là gì?

• DN100 = 100 mm (đường kính danh nghĩa).

• Quy đổi: ~4 inch (≈ Phi 114 mm).

• Đây là kích thước tiêu chuẩn phổ biến trong các tuyến ống chính của trạm bơm cấp nước, phòng máy bơm PCCC, hệ thống HVAC lớn.

Kích thước thực tế

• D – Đường kính ngoài mặt bích: 220 mm

• K – Đường kính vòng bulong (PCD): 180 mm

• G – Chiều dài lắp đặt (face-to-face): 150 mm

• H – Chiều cao tổng thể: 150 mm

• Z-d – Số lỗ × Ø lỗ bulong: 8 × Ø19

• b – Độ dày mặt bích: 19 mm

• f – Độ nhô mặt bích: 3 mm

Lưu ý: Thông số được tính theo model FIG023 – PN16. Khi kết nối với tiêu chuẩn mặt bích khác (JIS, DIN, ANSI), cần đối chiếu lại PCD và số lỗ.

Thông số kỹ thuật

Ưu điểm (viết kỹ theo 3 nhóm)

1. Ưu điểm vận hành

• Đóng mở êm ái: hạn chế búa nước, bảo vệ bơm và đường ống lớn.

• Thích hợp lưu lượng cao: DN100 dùng cho tuyến chính, đảm bảo ổn định khi bơm công suất lớn hoạt động liên tục.

• Độ kín khít cao: gioăng EPDM đàn hồi, chống rò rỉ tốt.

2. Ưu điểm vật liệu & kết cấu

• Thân gang cầu: độ bền cơ học cao hơn gang xám, chịu áp lực tốt.

• Phủ epoxy xanh: chống ăn mòn, thích hợp môi trường ẩm ướt và nước thải.

• Lò xo inox 304: chống gỉ sét, ít mỏi, duy trì lực đàn hồi bền lâu.

• Đĩa bọc EPDM: tăng tuổi thọ tiếp xúc, hạn chế mài mòn.

3. Ưu điểm thi công & bảo trì

• Kích thước G/H hợp lý: dễ bố trí trong trạm bơm hoặc phòng kỹ thuật.

• Chuẩn bích BS4504: dễ dàng thay thế cho van cùng tiêu chuẩn.

• Bảo trì thuận tiện: tháo kiểm tra, vệ sinh đĩa/gioăng nhanh chóng.

Ứng dụng (thực tế)

• Trạm bơm cấp nước đô thị: lắp tại đường đẩy chính, ngăn dòng hồi lưu.

• Hệ thống PCCC: bố trí sau bơm chữa cháy, đảm bảo áp lực luôn duy trì trong đường ống.

• Hệ HVAC quy mô lớn: lắp trong hệ thống chiller, cooling tower, điều hòa trung tâm.

• Xử lý nước thải: dùng tại trạm xử lý, ngăn nước bẩn hồi ngược về bể/bơm.

• Công nghiệp thực phẩm – dược: áp dụng trong tuyến nước sạch, nước nóng trung tính.

Lưu ý lắp đặt & bảo trì (kỹ hơn DN80)

Trước khi lắp đặt:

• Đo và đối chiếu chính xác kích thước bích (D = 220 mm, K = 180 mm, 8 × Ø19).

• Làm sạch đường ống, tránh cặn bẩn gây kẹt đĩa van.

• Chuẩn bị gioăng bích đúng tiêu chuẩn PN16.

Trong khi lắp:

• Căn chỉnh trục ống và van đồng tâm, tránh lệch.

• Siết bulong theo hình sao (chéo) nhiều vòng, tránh cong vênh bích.

• Hạn chế lắp van ngay sau cút gấp, nên có đoạn ống thẳng ≥ 5D trước van để dòng ổn định.

Sau khi lắp:

• Khởi động bơm từ từ, tránh tăng áp đột ngột.

• Quan sát tình trạng rò rỉ ở bích trong 24h đầu.

Bảo trì định kỳ:

• Kiểm tra lực đàn hồi của lò xo, thay khi yếu hoặc rỉ.

• Quan sát bề mặt gioăng EPDM: nếu chai, nứt hoặc mòn → thay thế.

• Xả cặn trong ống định kỳ, tránh tích tụ làm kẹt đĩa.
