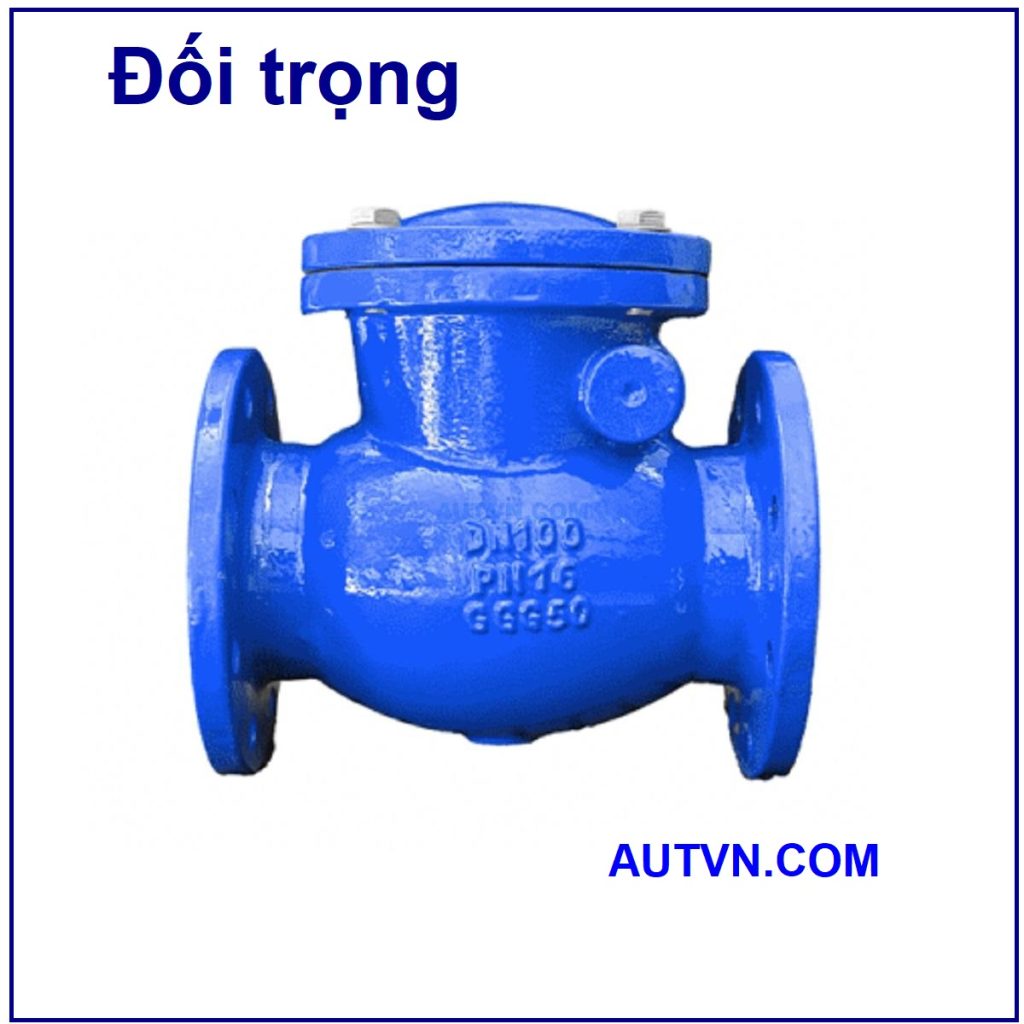

Van 1 chiều đối trọng

1. Cấu tạo

Van 1 chiều đối trọng được cấu tạo 5 bộ phận chính sau:

Thân van: Được làm từ gang, có chức năng chịu áp lực và kết nối với đường ống.

Cánh van: Có dạng đĩa hoặc bản lề, được gắn với trục quay và đối trọng.

Đối trọng: được chế tạo từ gang, có khối lượng tính toán sao cho phù hợp với áp lực hoạt động của van.

Trục quay: kết nối cánh van và đối trọng.

Gioăng làm kín: Giúp van được kín khít tuyệt đối.

2. Nguyên lý hoạt động

Điểm khác biệt của van 1 chiều đối trọng nằm ở cơ chế đóng mở dựa trên sự cân bằng giữa áp lực dòng chảy và trọng lượng của đối trọng. Khi dòng chảy đi qua van, áp lực của nó sẽ thắng lực cản của đối trọng, cho phép van mở ra. Ngược lại, khi áp lực giảm hoặc dòng chảy đảo ngược, đối trọng sẽ kéo cánh van đóng lại, ngăn chặn dòng chảy ngược một cách nhanh chóng và chính xác.

3. Thông số kỹ thuật  – Cataloge

Thương hiệu & Xuất xứ: AUT –  Malaysia.

Dãi kích cỡ danh nghĩa (DN): DN50 đến DN1200

Áp suất làm việc (PN): PN10 đến PN16

Nhiệt độ làm việc: -10°C đến 180°C,

Vật liệu thân: Gang, phủ lớp Eboxy

Kiểu kết nối: Mặt bích (flanged).

Môi trường làm việc: Nước sạch, nước thải, nước biển, dầu, khí, hóa chất.

4. Ưu điểm vượt trội

Khả năng chịu áp lực cao: Thiết kế chắc chắn cùng vật liệu cao cấp giúp van 1 chiều đối trọng hoạt động ổn định trong môi trường áp lực lớn, đảm bảo an toàn cho hệ thống.

Độ bền và tuổi thọ cao: Cơ chế hoạt động đơn giản, ít chi tiết chuyển động giúp giảm thiểu ma sát và mài mòn, kéo dài tuổi thọ của van.

Đóng mở nhanh chóng: Đối trọng được thiết kế tối ưu hóa để phản ứng nhanh với sự thay đổi áp lực, ngăn chặn hiệu quả hiện tượng búa nước và các sự cố liên quan.

Độ kín khít tuyệt đối: Cánh van và thân van được gia công chính xác, đảm bảo độ kín khít cao, ngăn chặn rò rỉ và thất thoát chất lỏng.

Đa dạng vật liệu và kích thước: Van 1 chiều đối trọng có thể được chế tạo từ nhiều loại vật liệu khác nhau như gang, thép, inox,… đáp ứng yêu cầu của nhiều ứng dụng khác nhau. Kích thước van cũng rất đa dạng, từ nhỏ đến lớn, phù hợp với các đường ống có đường kính khác nhau.

5. Ứng dụng

Van 1 chiều đối trọng được sử dụng rộng rãi trong các ngành công nghiệp như:

Hệ thống cấp thoát nước: đảm bảo dòng chảy một chiều trong hệ thống đường ống, tránh ô nhiễm ngược.

Hệ thống xử lý nước thải: Ngăn chặn nước thải chảy ngược vào nguồn nước sạch.

Ngành dầu khí: Bảo vệ các thiết bị bơm và van khỏi áp suất ngược.

Ngành hóa chất: Ngăn chặn sự pha trộn ngược của các hóa chất, đảm bảo an toàn, khỏi ăn mòn do hóa chất..

Ngành điện lực: Kiểm soát dòng chảy nước làm mát trong các nhà máy điện.

Hệ thống phòng cháy chữa cháy:Đảm bảo hướng dòng chảy thích hợp trong hệ thống phun nước chữa cháy.
